Станція 1

Не вмикається вихід 230В. Помилка 121 або 22

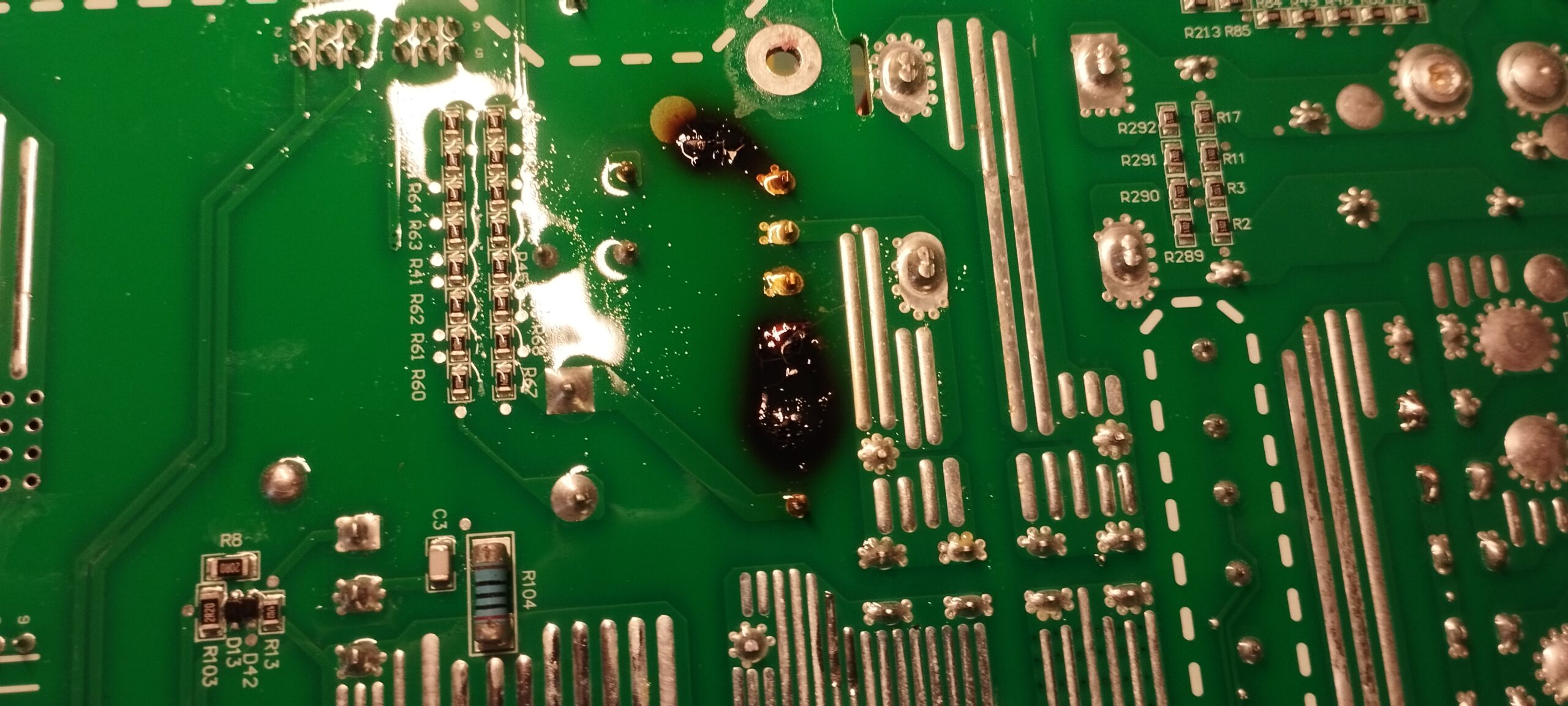

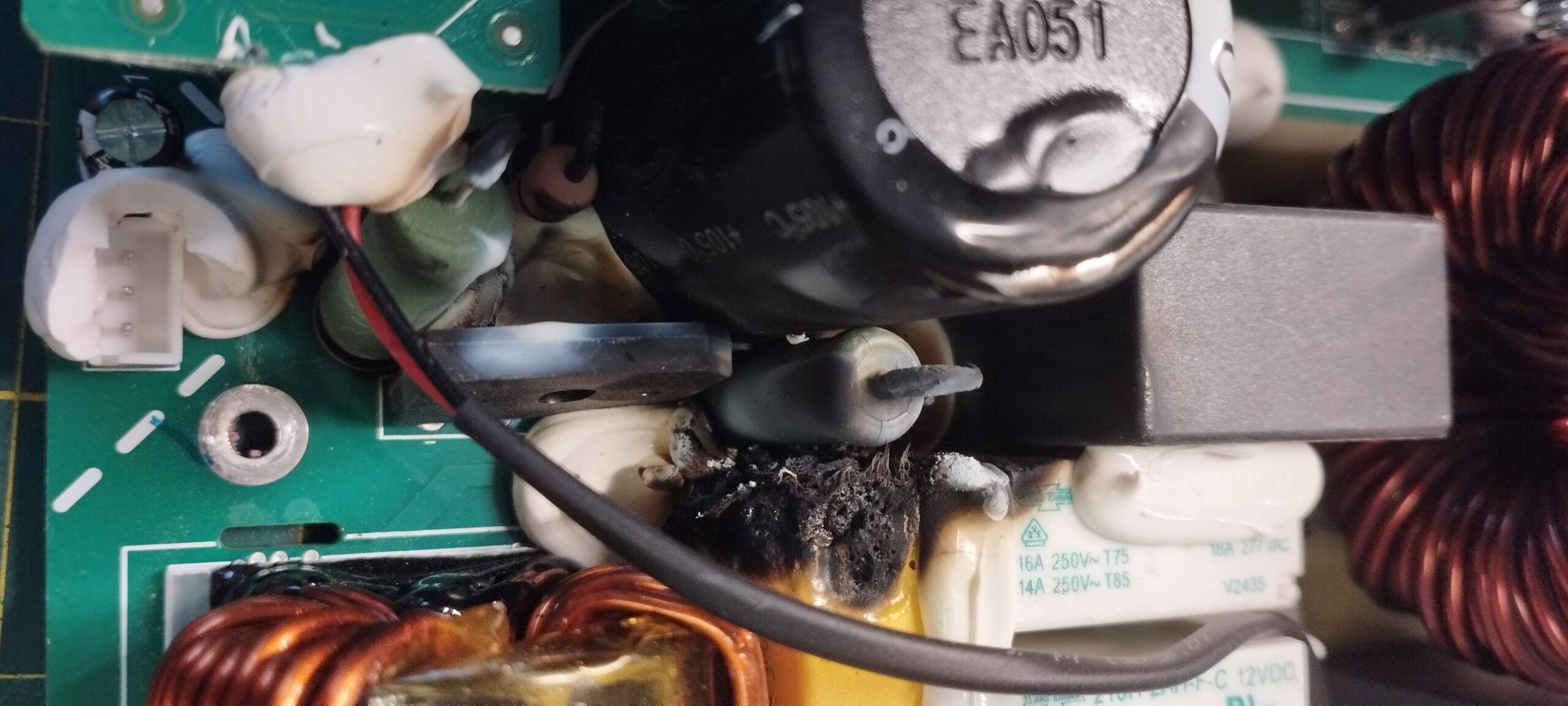

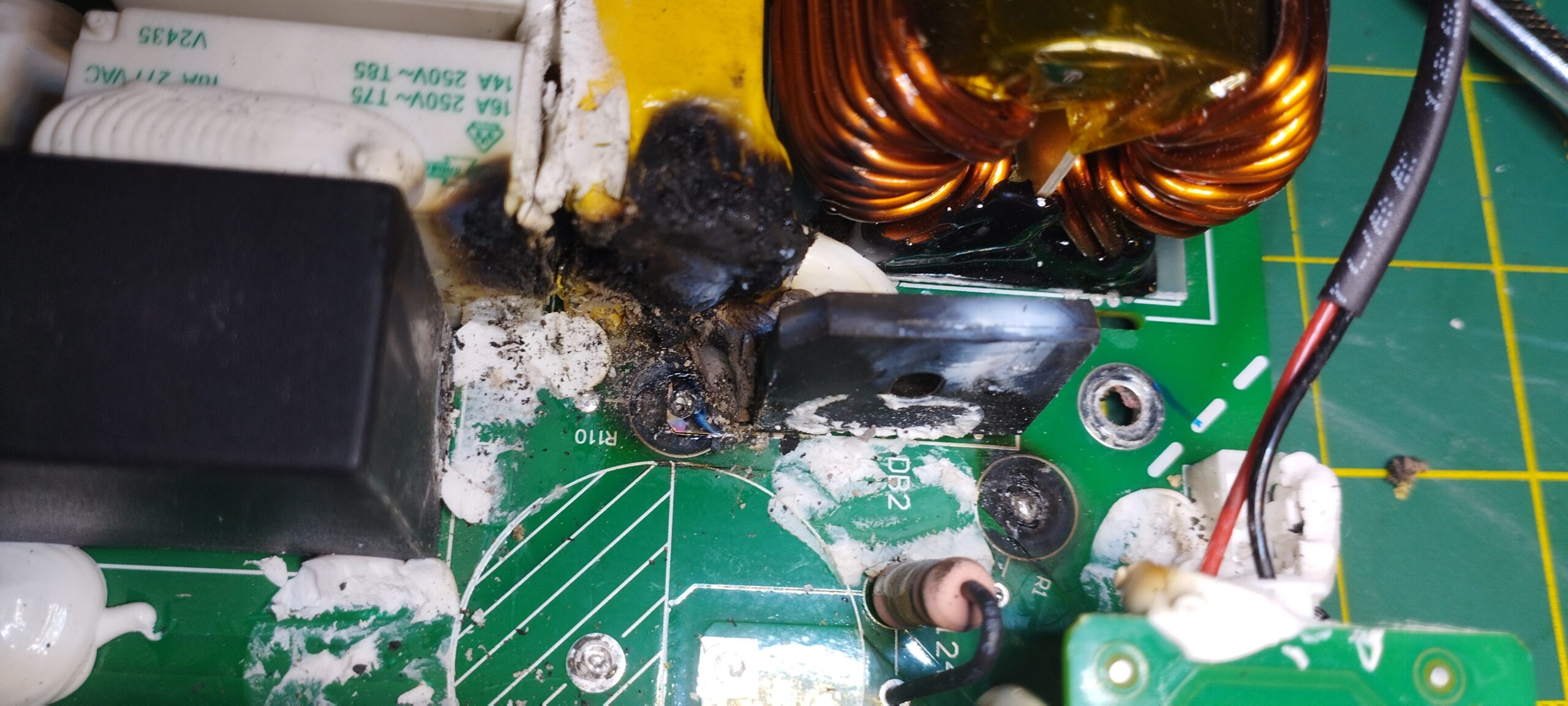

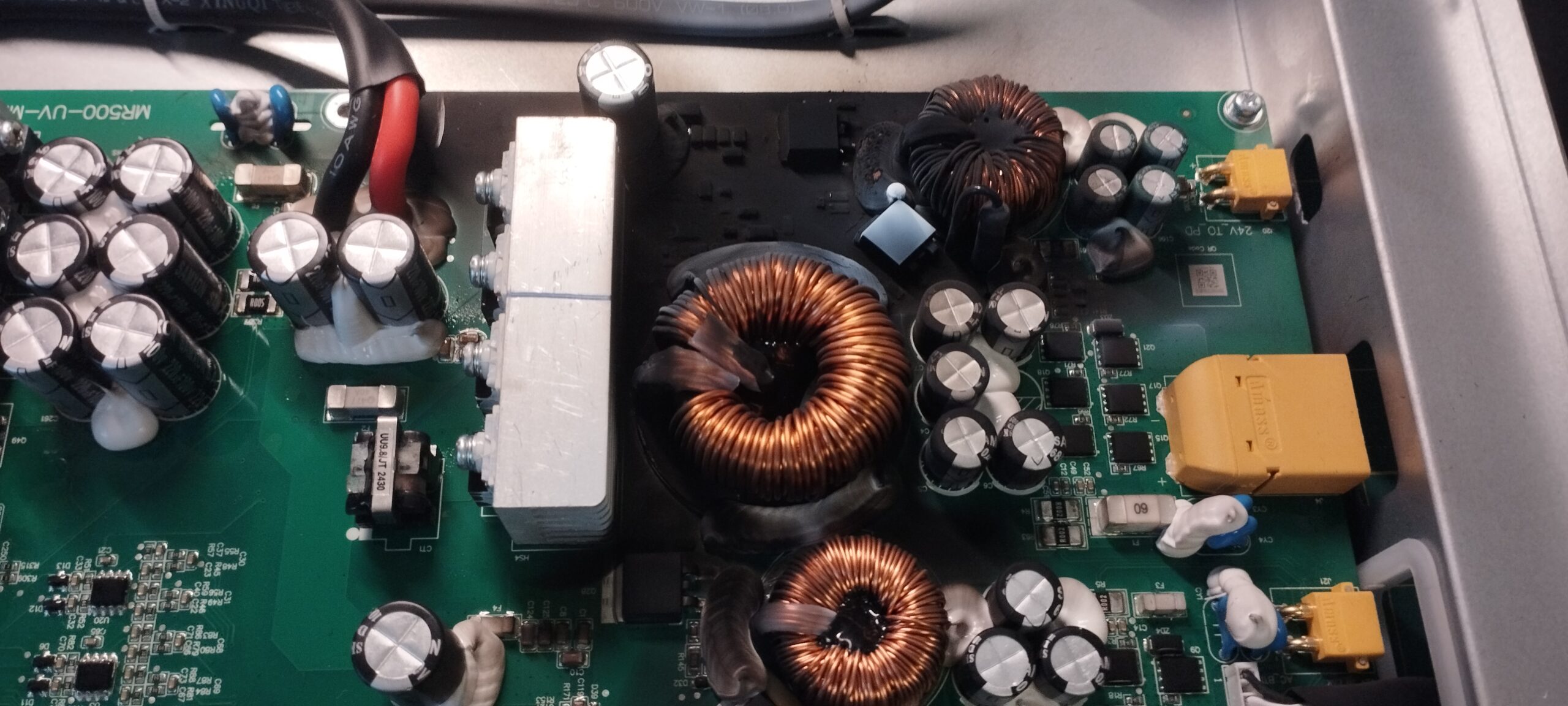

Вигорів інвертор по “високій” стороні.
Вигорів субмодуль живлення драйверів.

ЗАМІНЕНО:

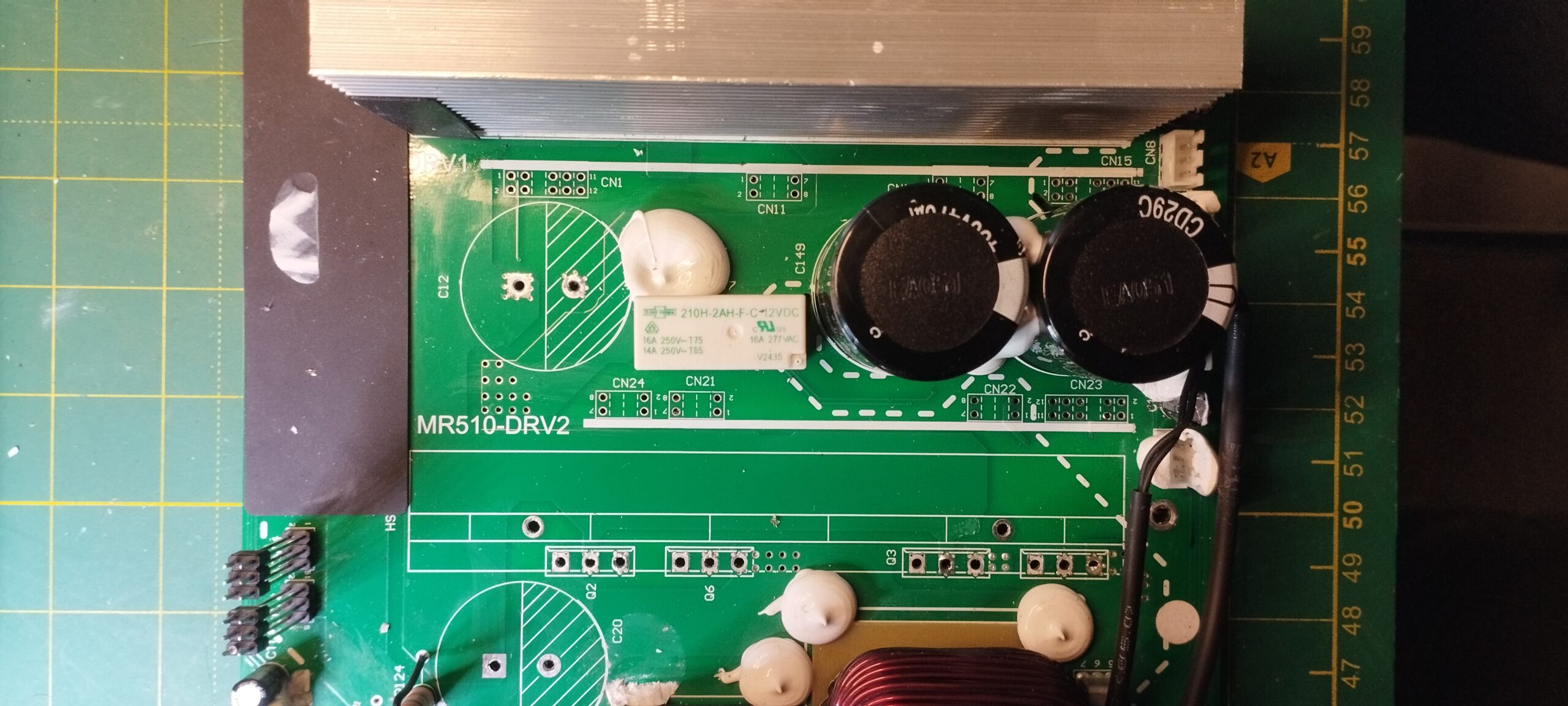

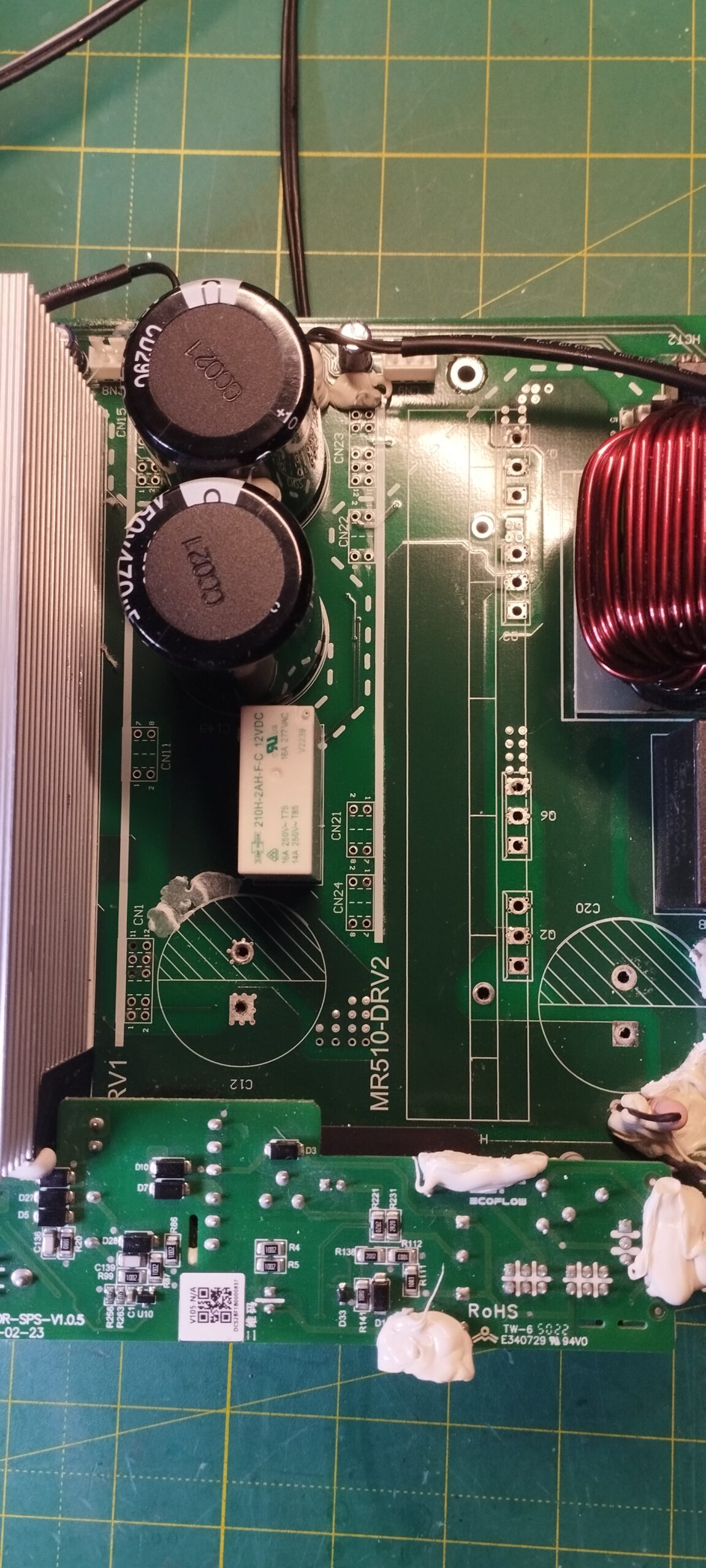

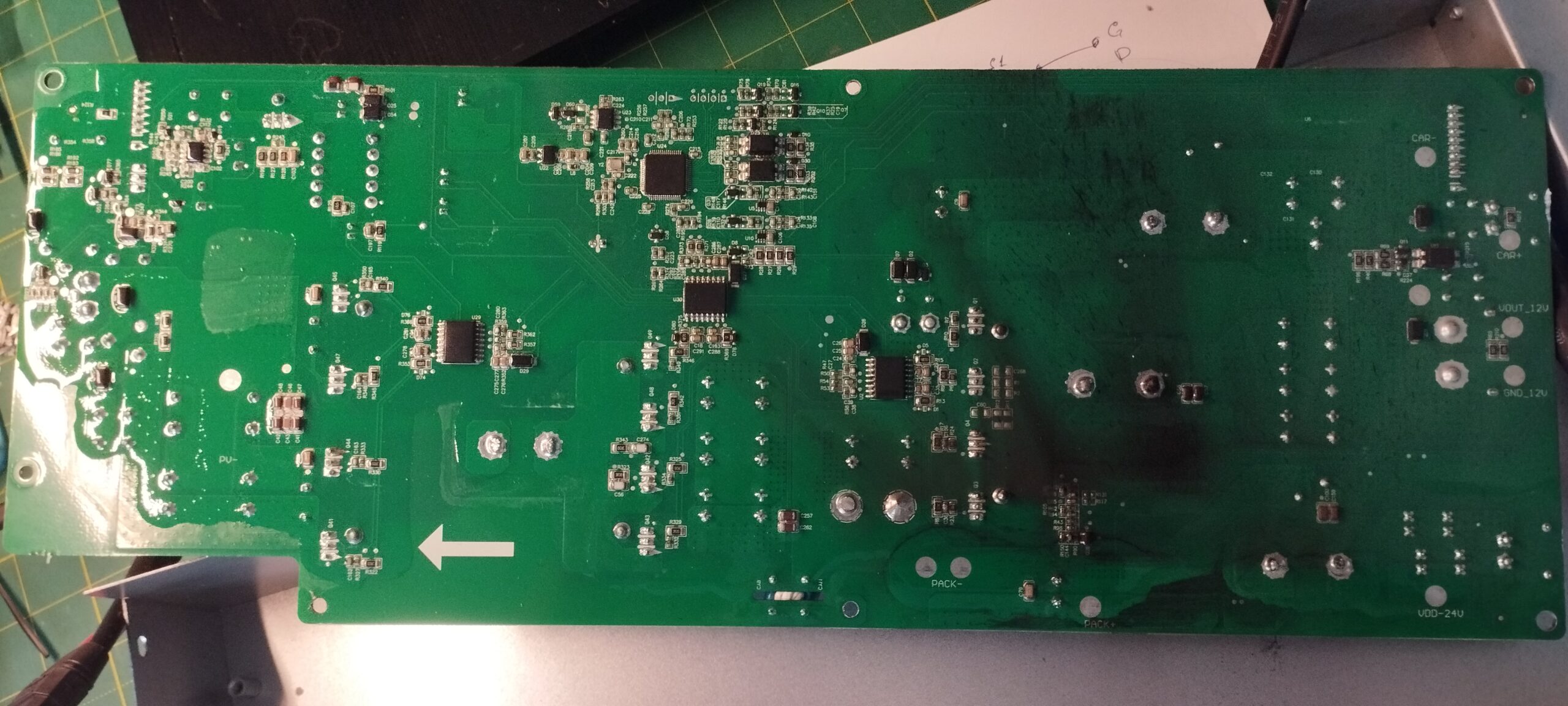

На платі інвертора – MR500-PSDR-V1.0.4 2021-01-17

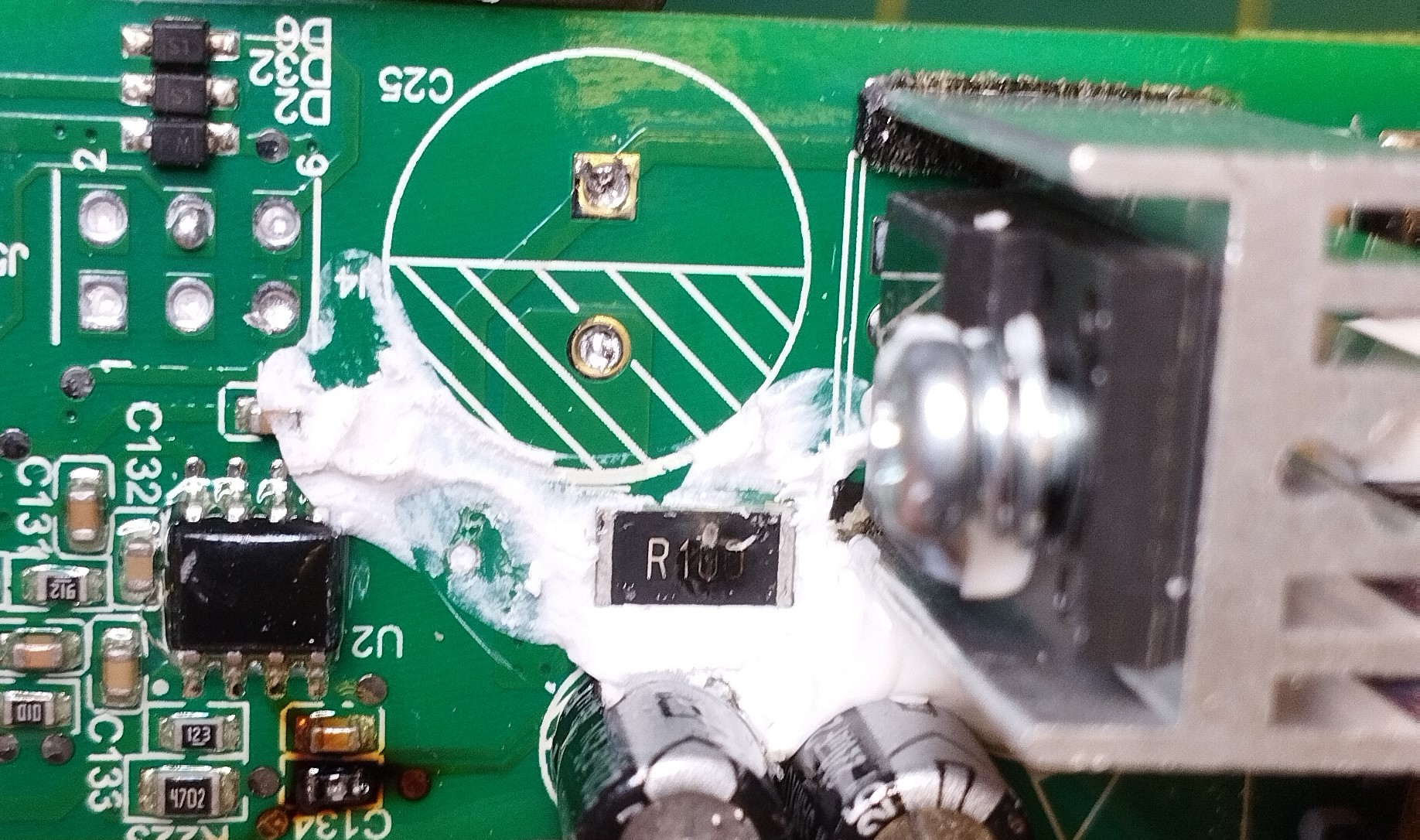

Резистори R1, R110 – 5W 200 Ом – 2шт
Конденсатор C5 – 2.2mF 275V
Реле RY1 – 210H-2AH-F-C
Діодний міст – GBU 8M
Транзистори G60T60AK3HD – 6шт
Стабілітрон в обв’язці транзистора (код 0W) – sod-323 – MM3Z18V

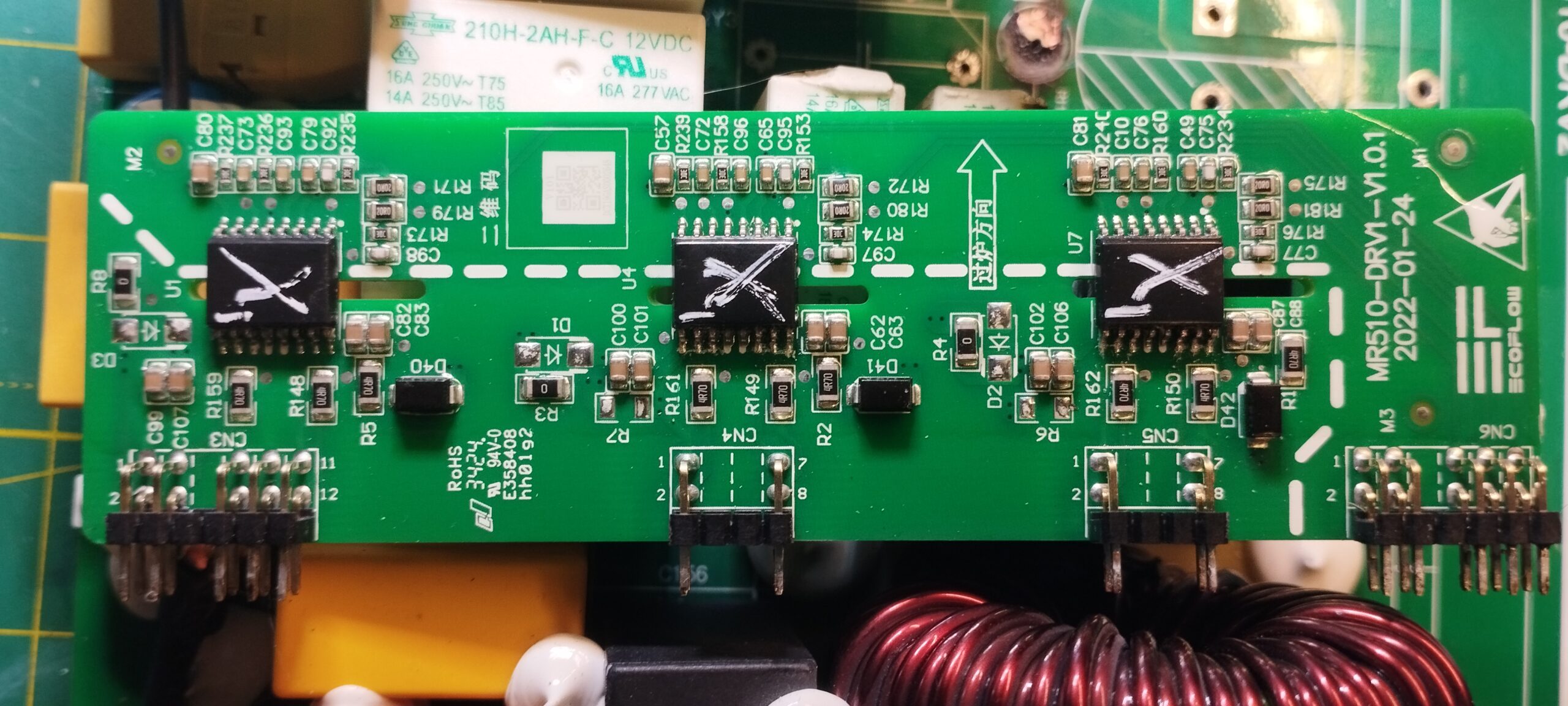

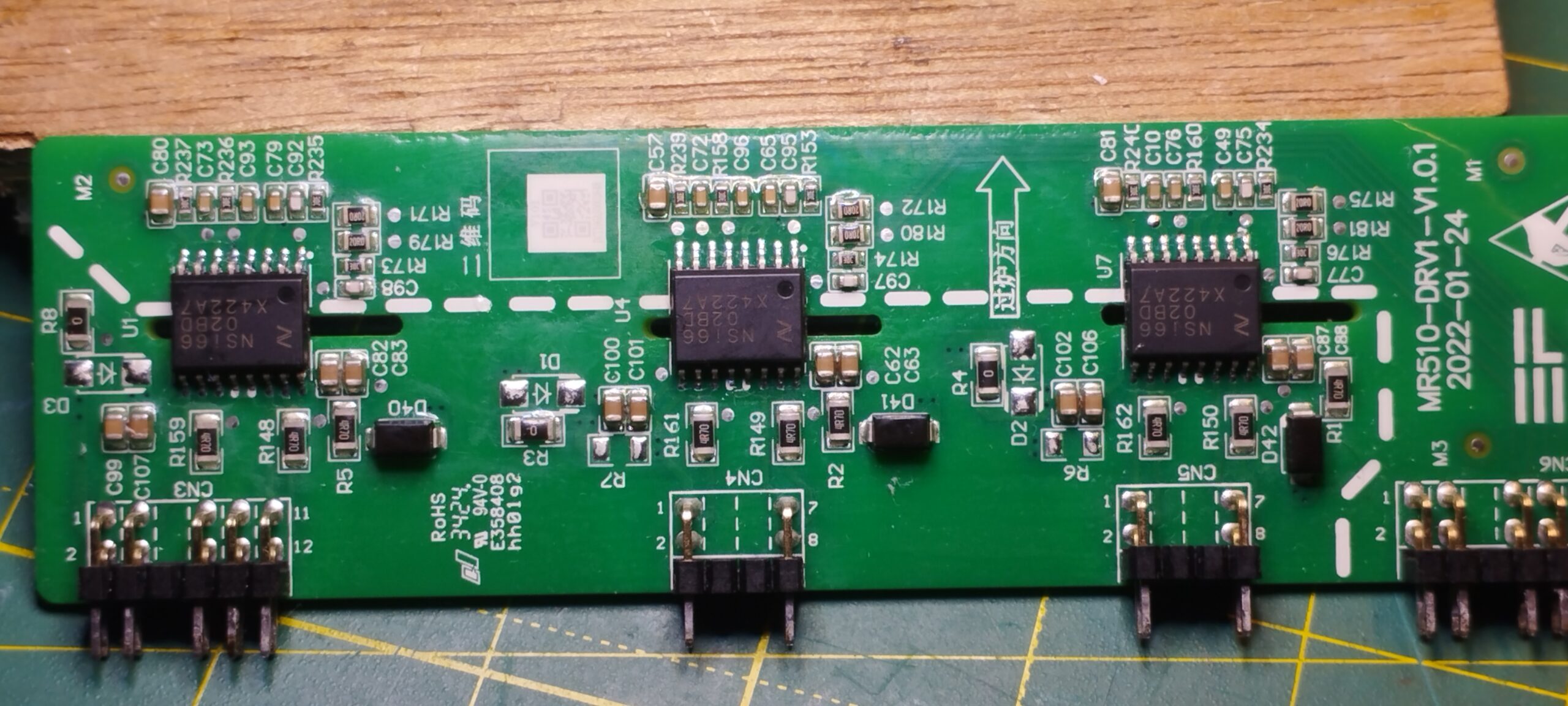

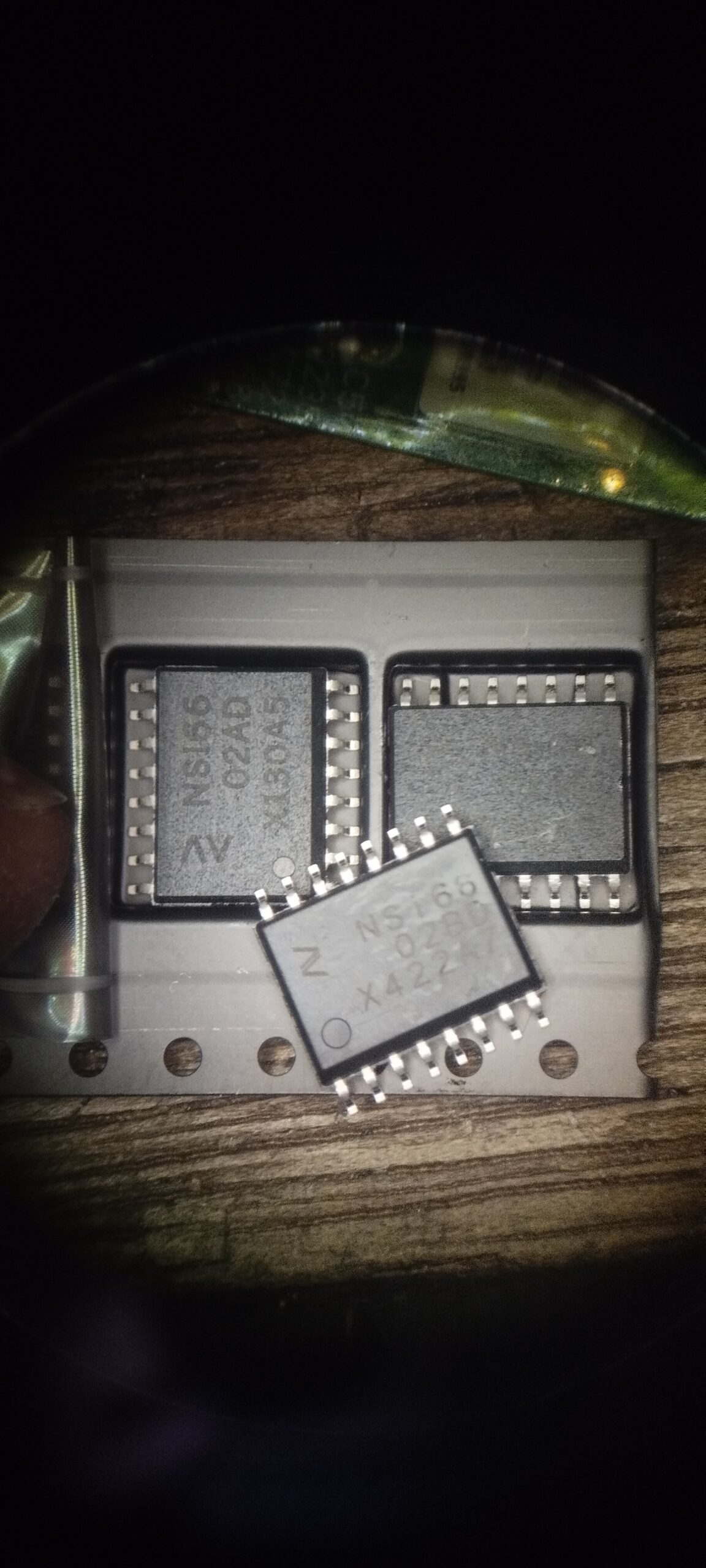

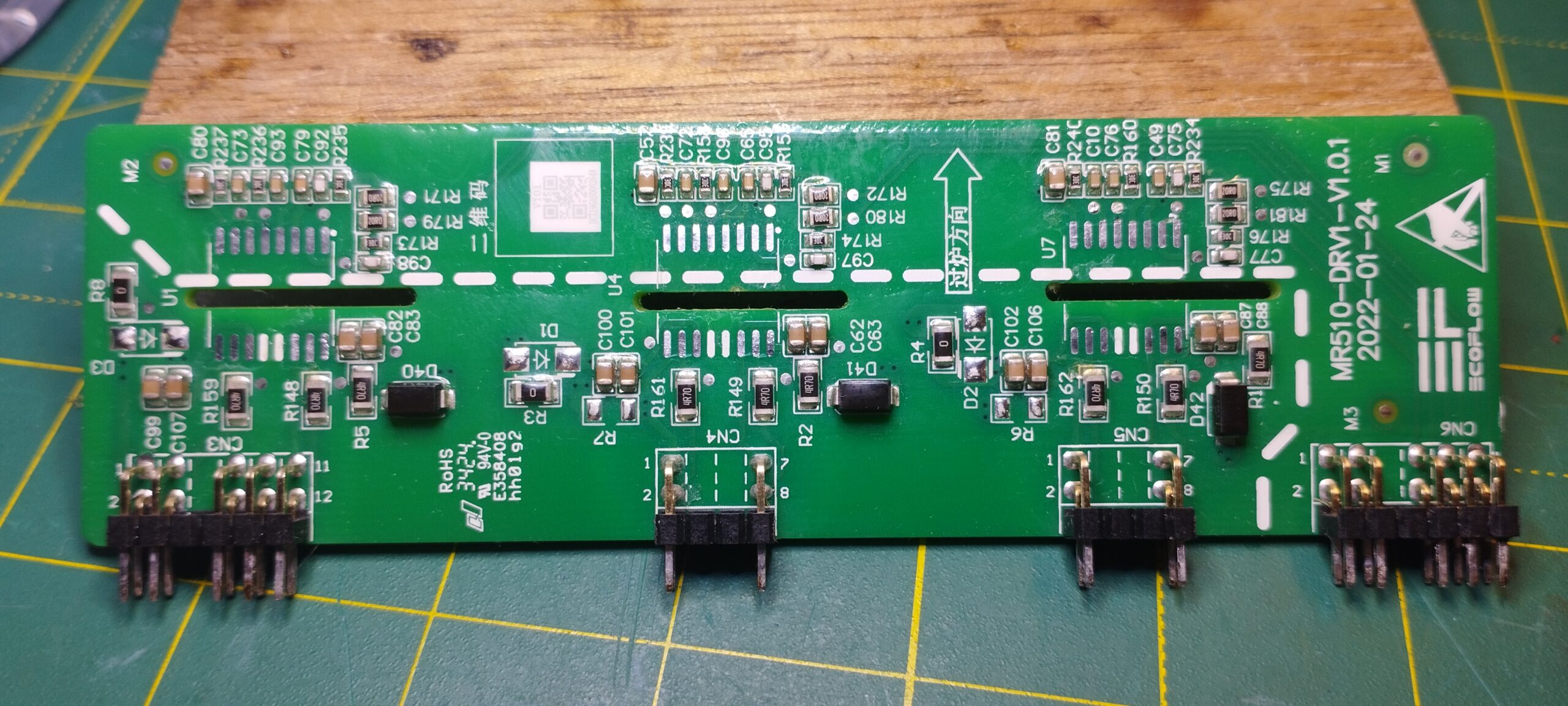

Драйвери на дод. платі NSI6602 3 шт

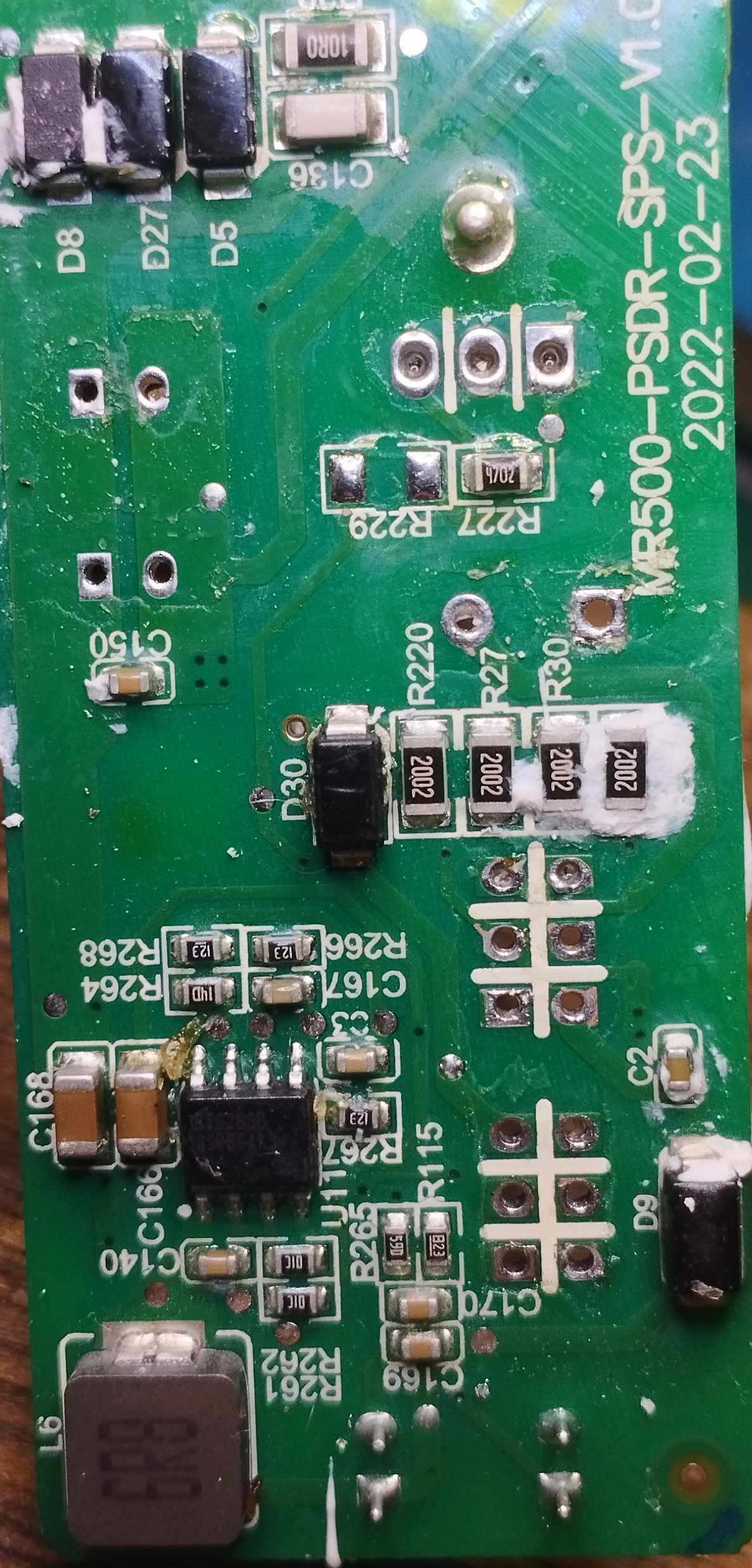

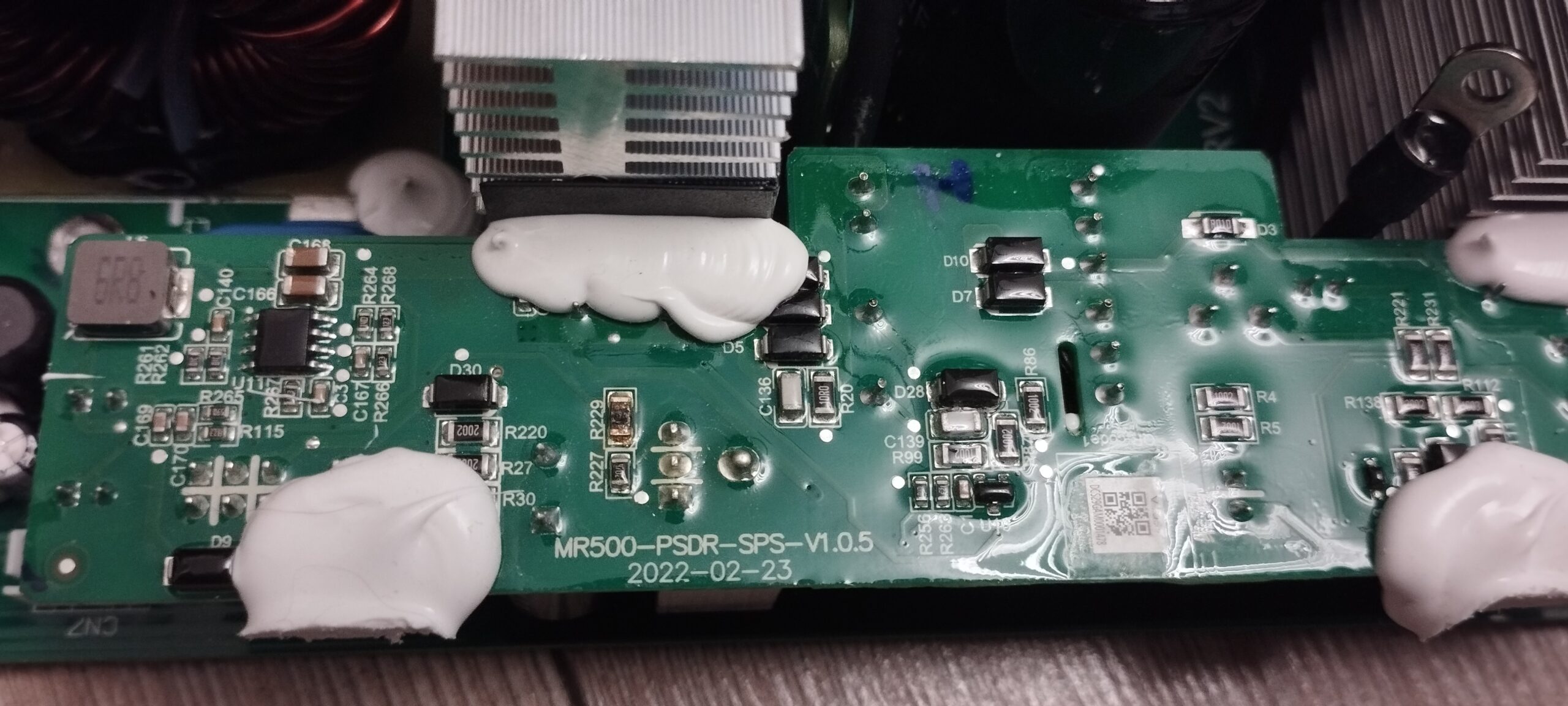

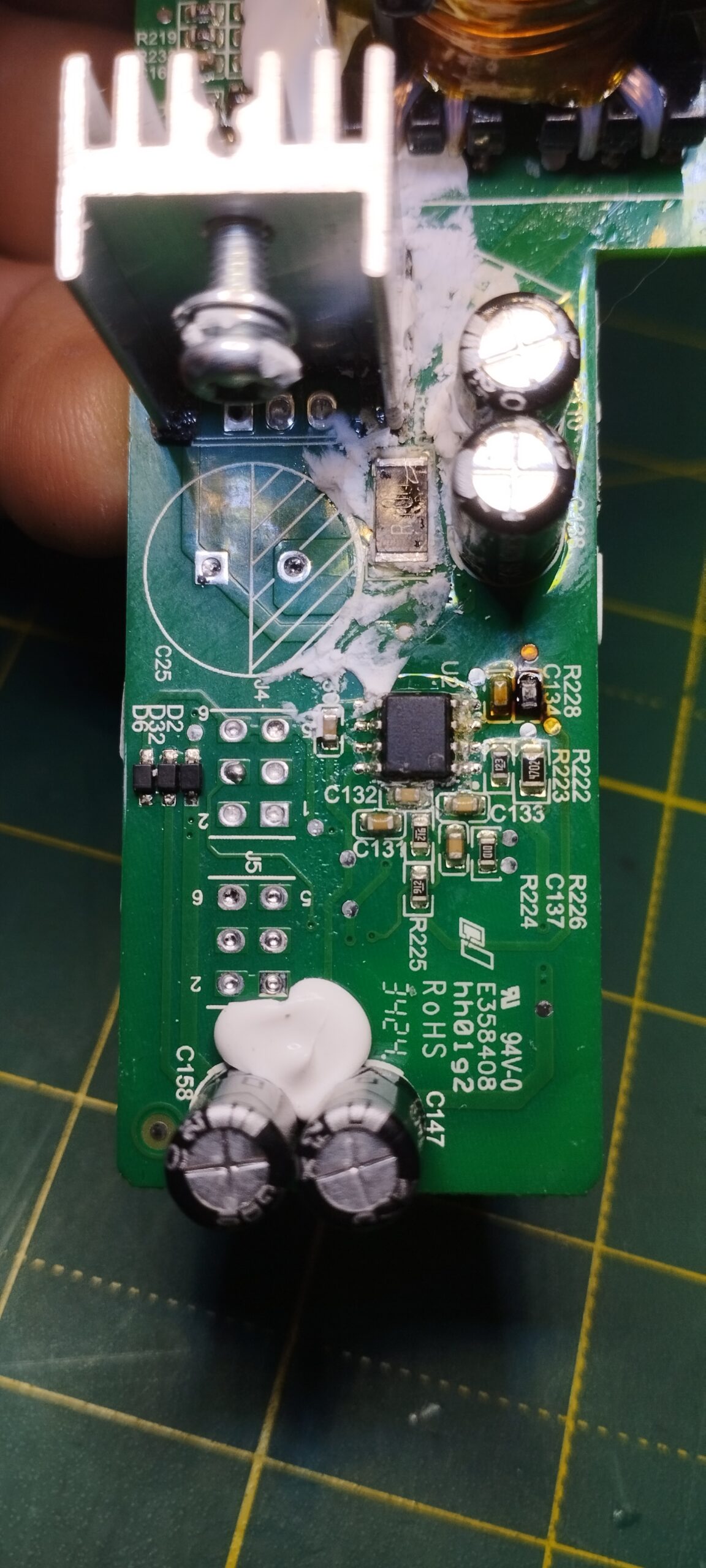

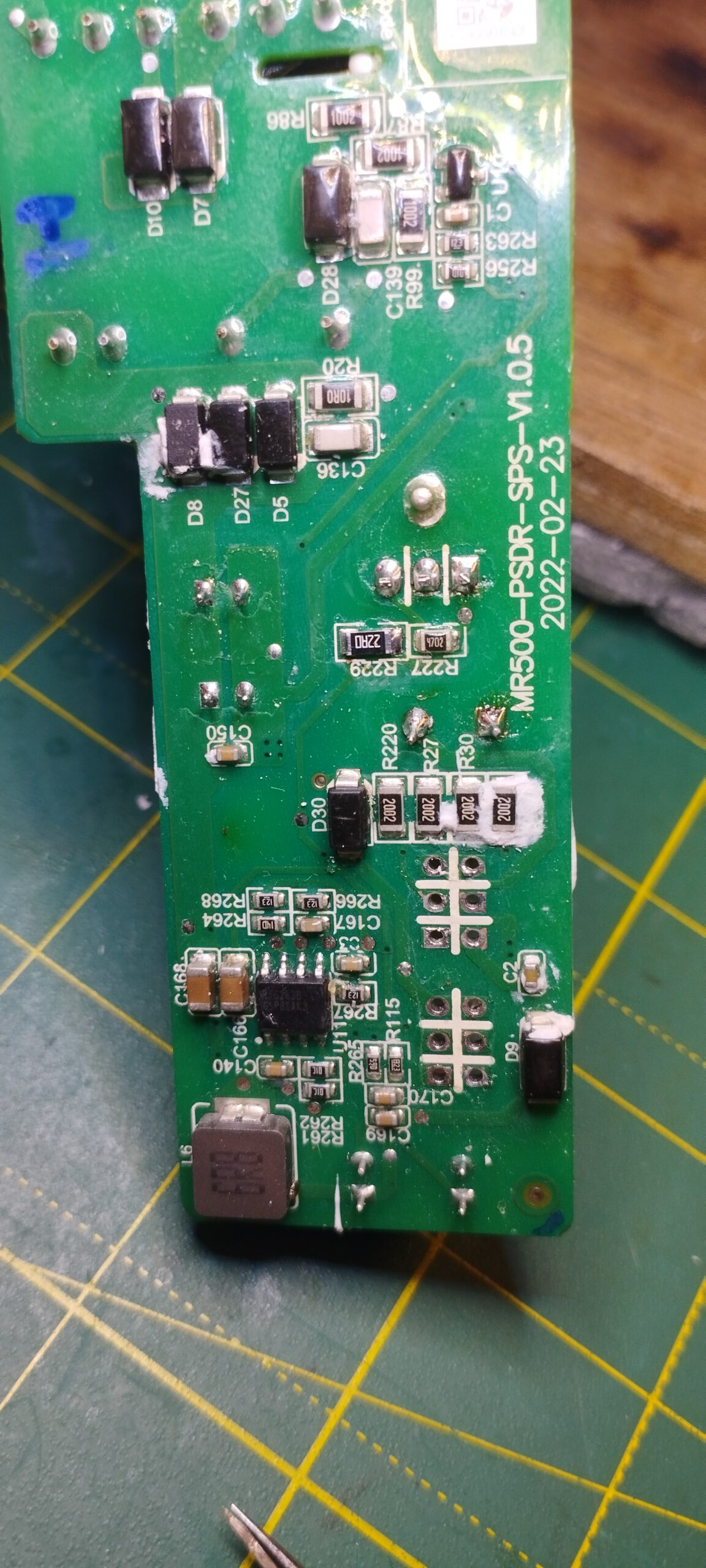

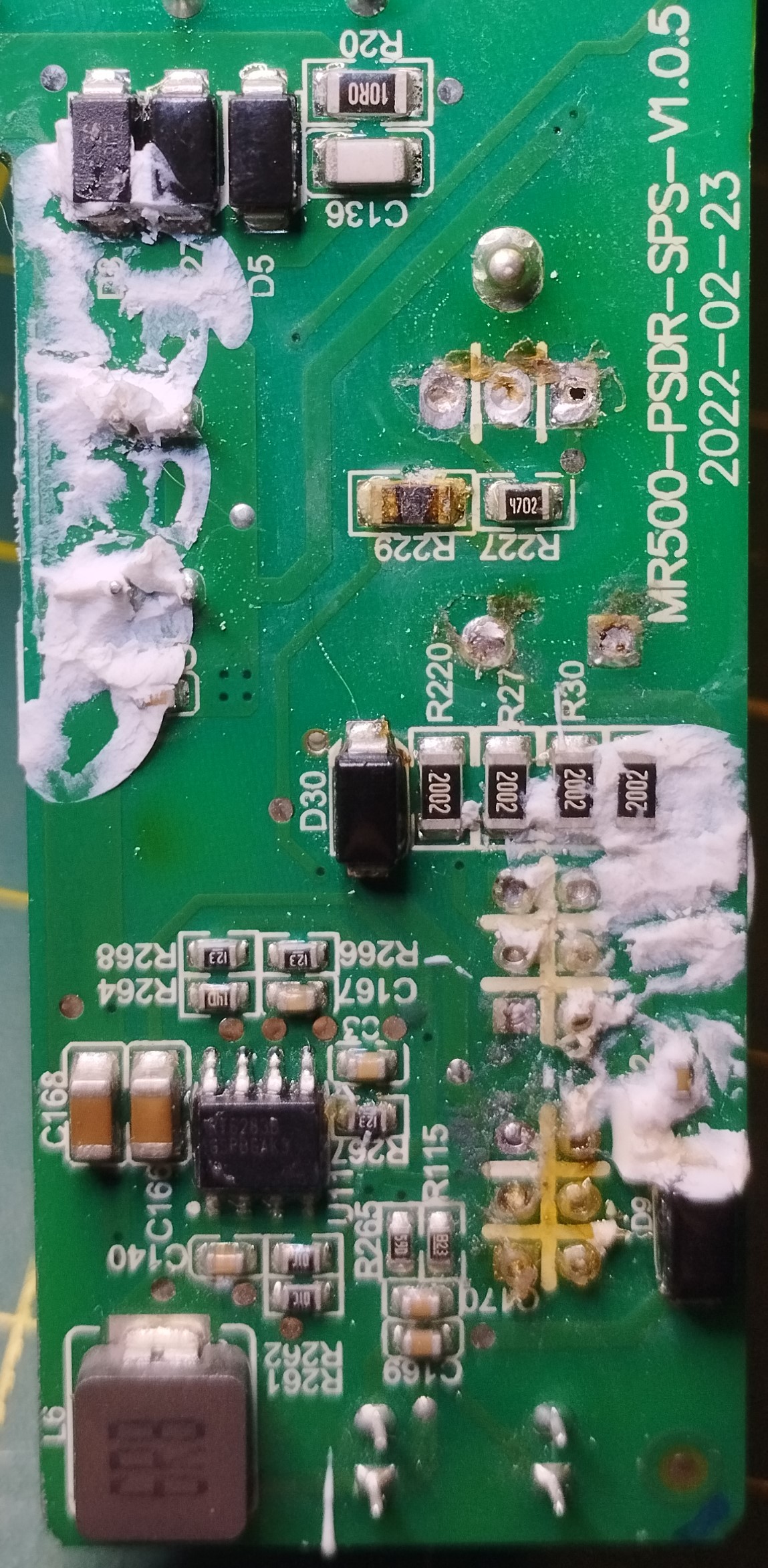

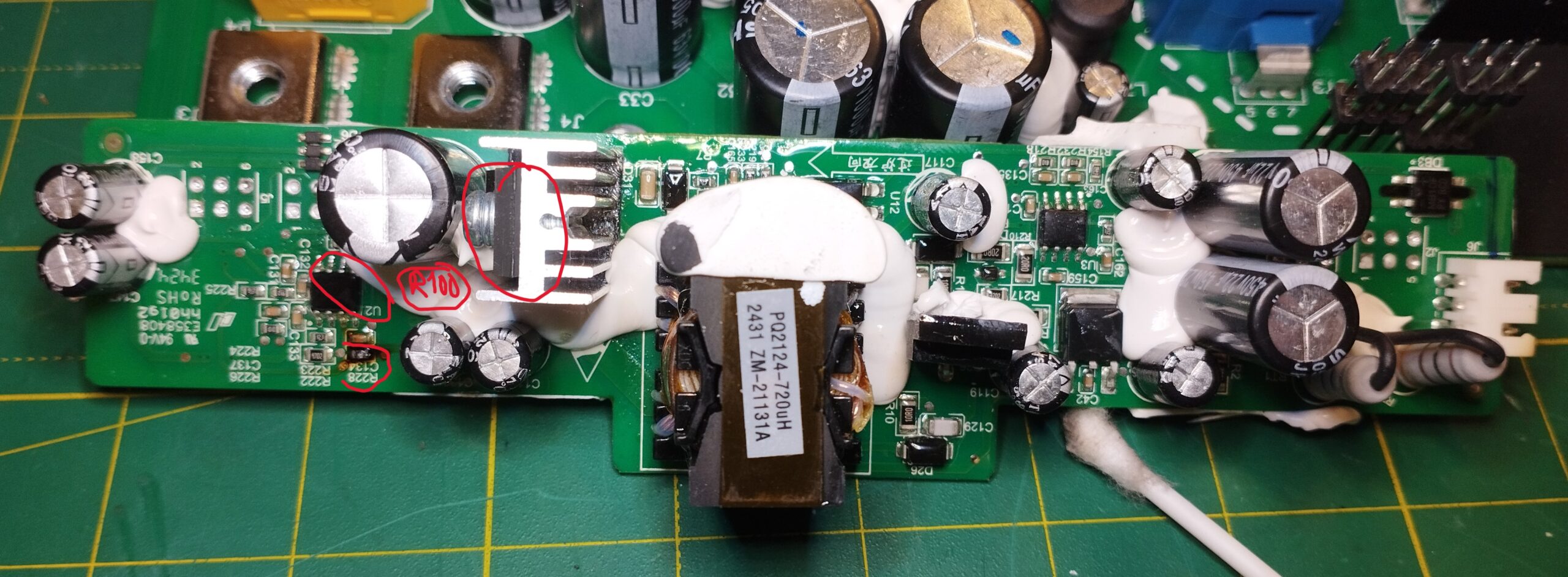

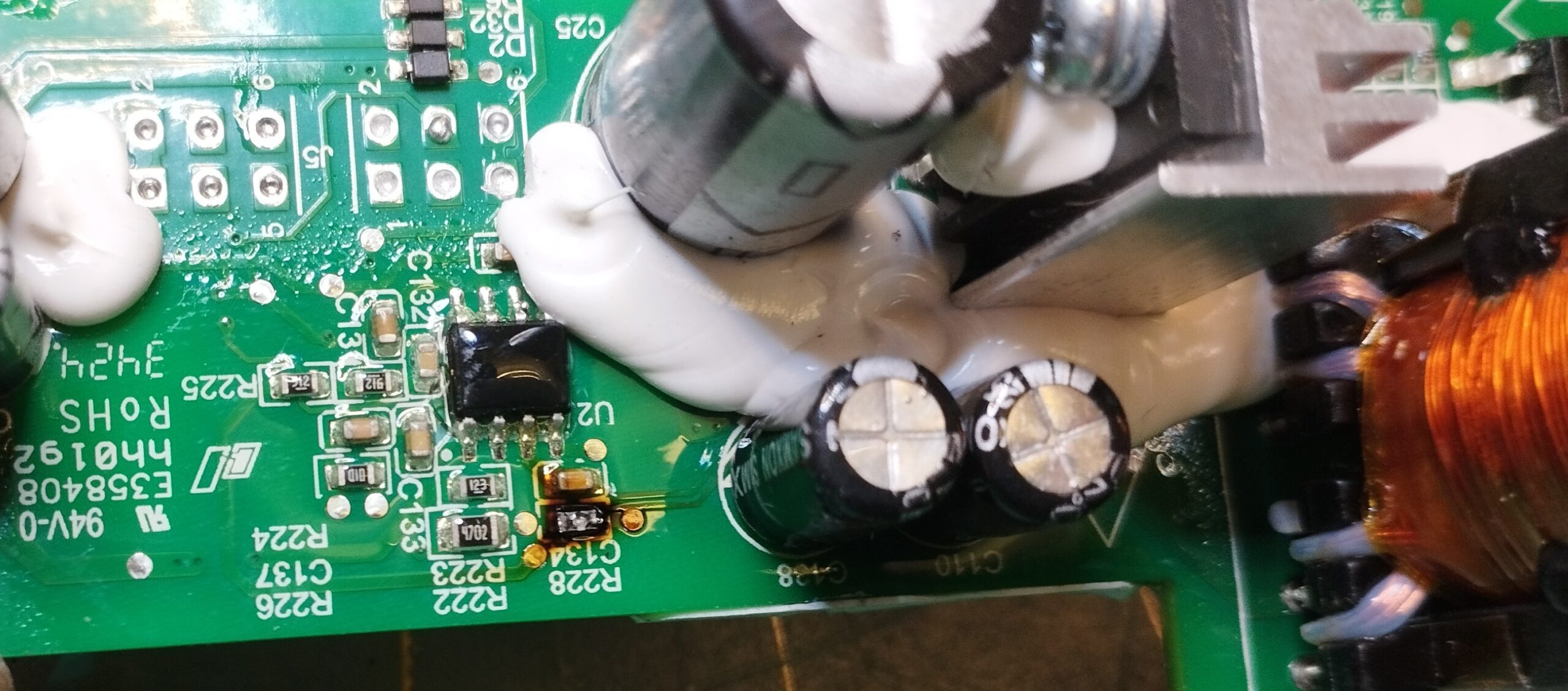

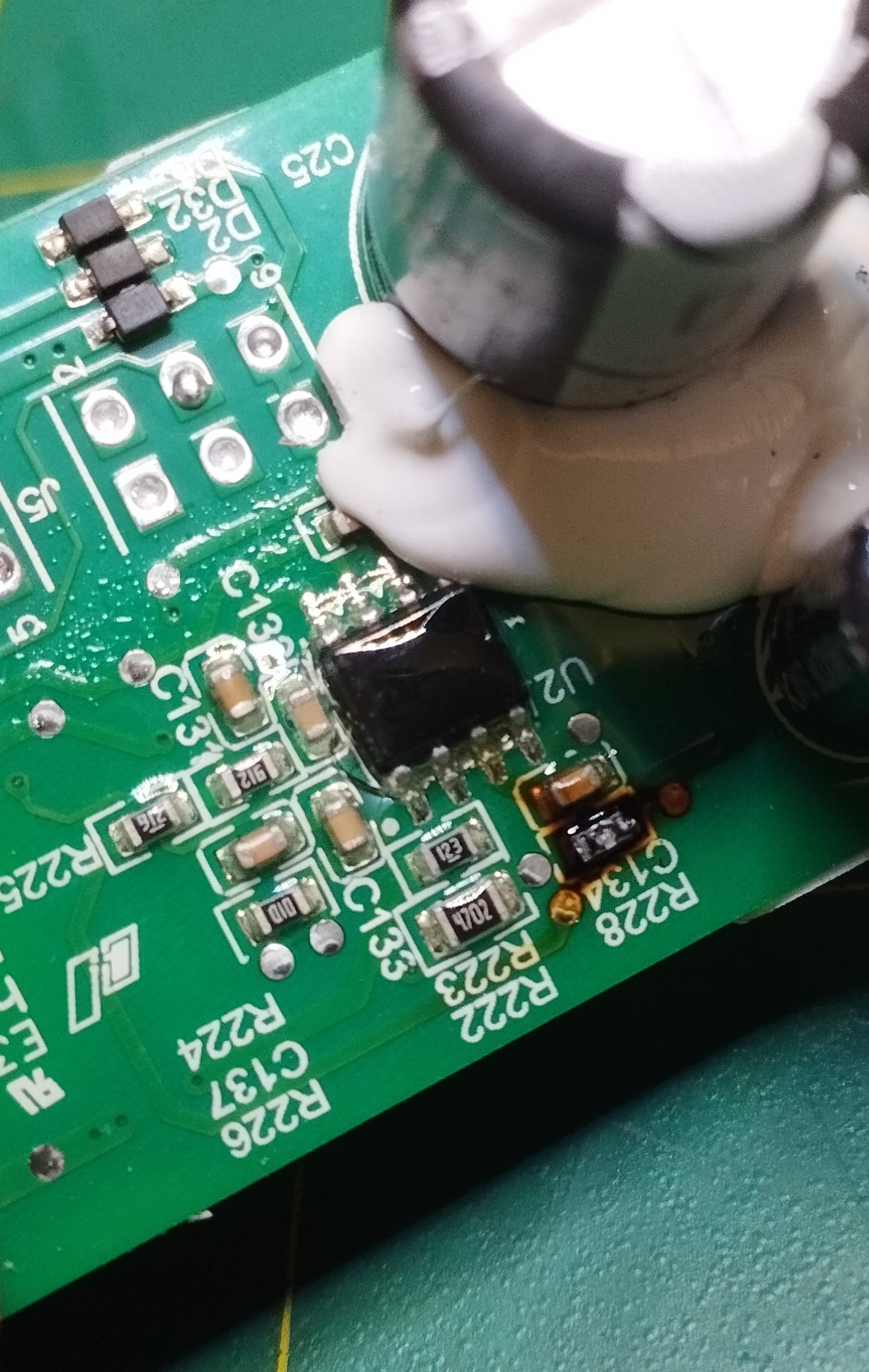

На платі субмодуля живлення
ШИМ UC2845G – 1шт
Транзистор CS13N50F (TF13N50)
Резистор 100 Ом (корпус 2512)
Резистор 22 Ом (корпус 1206)
Резистор 1 кОм (корпус 0805)

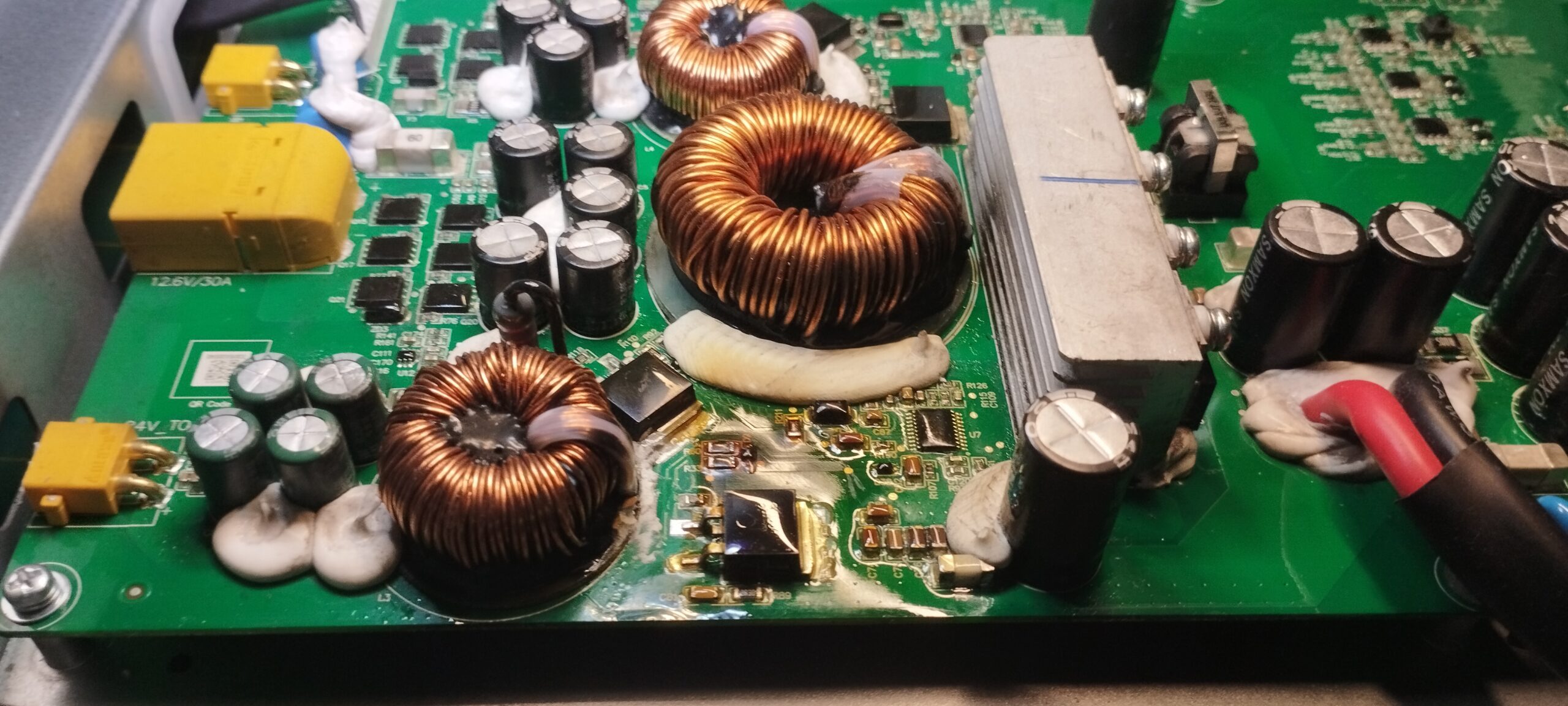

Плата сонячної зарядки просто відмилась від копоті

Станція 2

Вмикається і одразу сама вимикається.

Вигорів інвертор по “високій” стороні.

ЗАМІНЕНО:

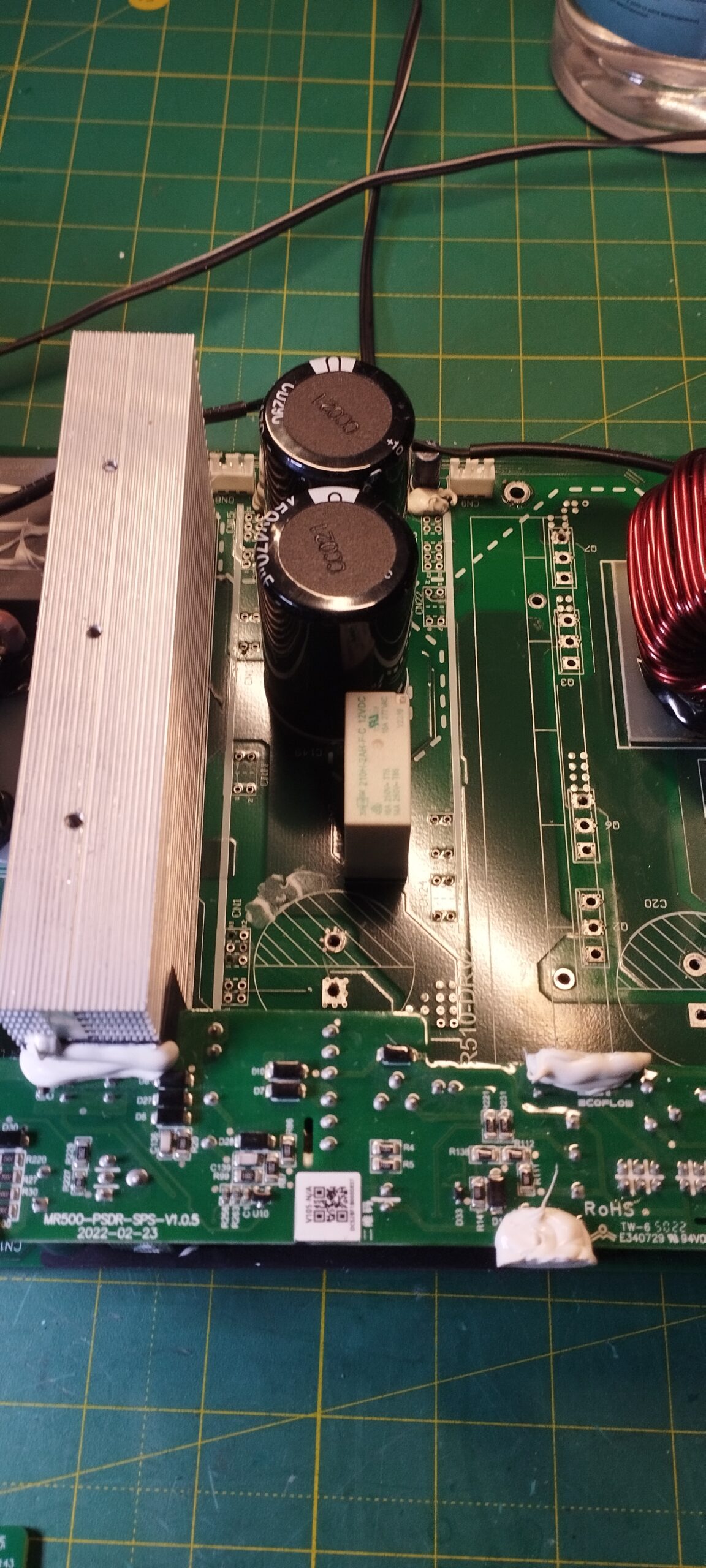

На платі інвертора – MR500-PSDR-V1.0.4 2021-01-17

Транзистори G60T60AK3HD – 4шт Встановлено G60N60BN3H
Драйвери на дод. платі NSI6602 3 шт
