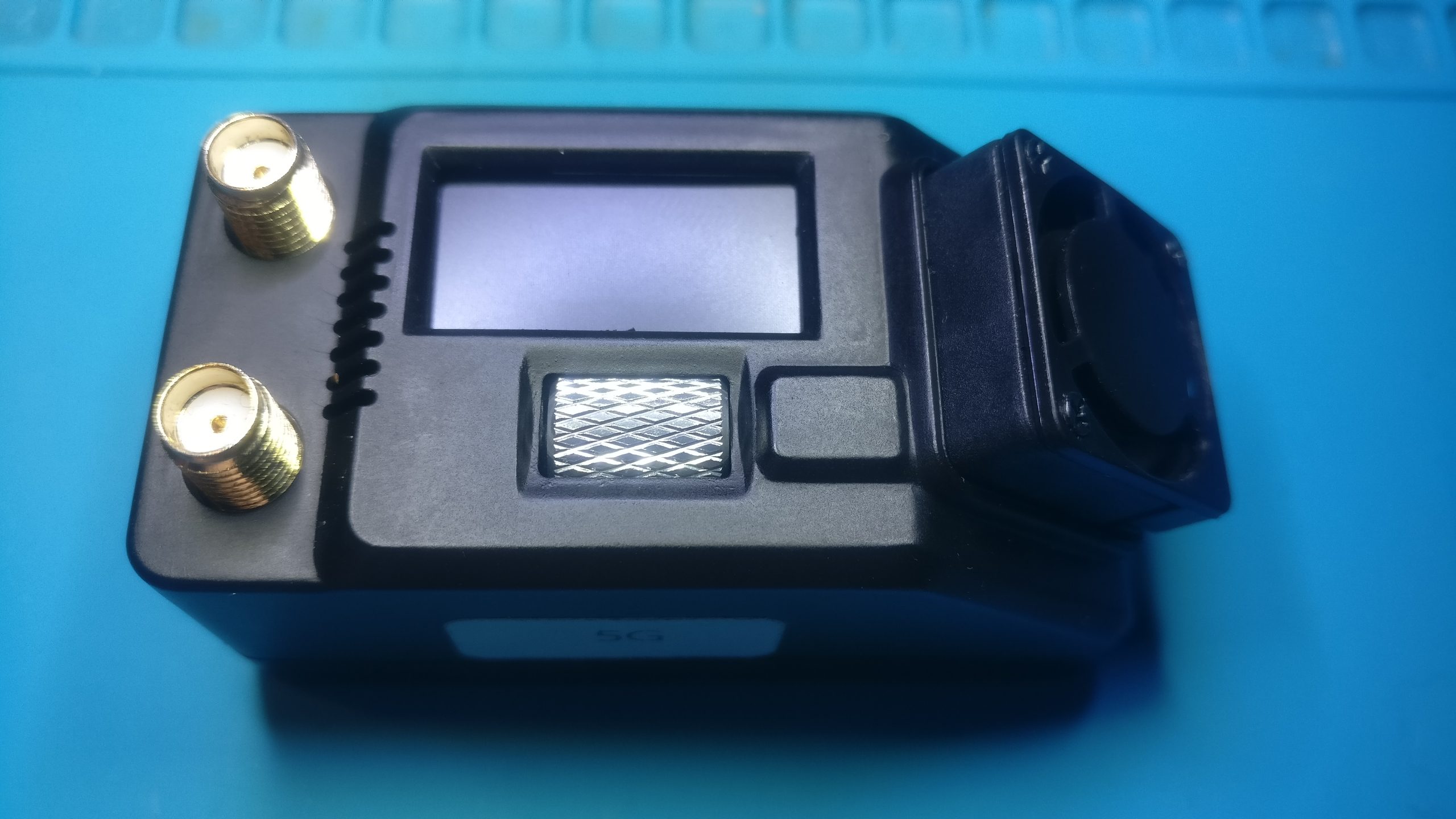

Ремонт кучки відео приймачів SteadyView X ревізій 1.4 та 1.6.
Відмінність що помічена: на версії 1.4 шлейф екрана припаяно до плати, а на версії 1.6 підключено через конектор.
Симптоми: в деяких відсутня картинка відео на виході. В деяких проблеми по живленню і не вмикаються.
На платах де не було відео згоріла мікросхема з маркуванням С5 та захисний діод з маркуванням .8
Діод в наших магазинах у потрібному корпусі знайшовся, а от мікросхеми ні.
Тому тестово спробував поставити більшу по розмірам мікросхему.
Після тестування і перевірки працездатності приймача, мікросхеми були замовлені з Китаю та замінені на ті що потрібно в корпусі SOT1202 (1x1mm).
На платах, які не вмикались, вигоріли ШИМ по живленню контролерів та самі контролери. Нажаль прошивку зчитати з живих контролерів не вдалось. Залочена. І при підпаюванні чистих також не вдалось прошити по USB стандартно.
Тестове встановлення більшої по розмірам мікросхеми
СС55 (SOT-23-6) на місце С5 (SOT1202)
