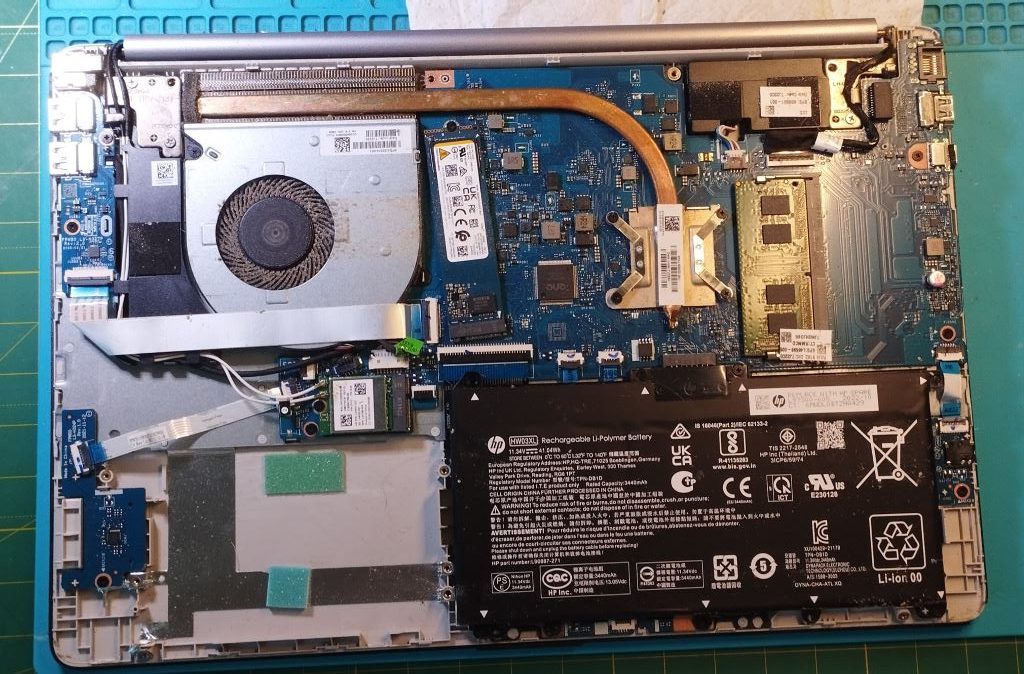

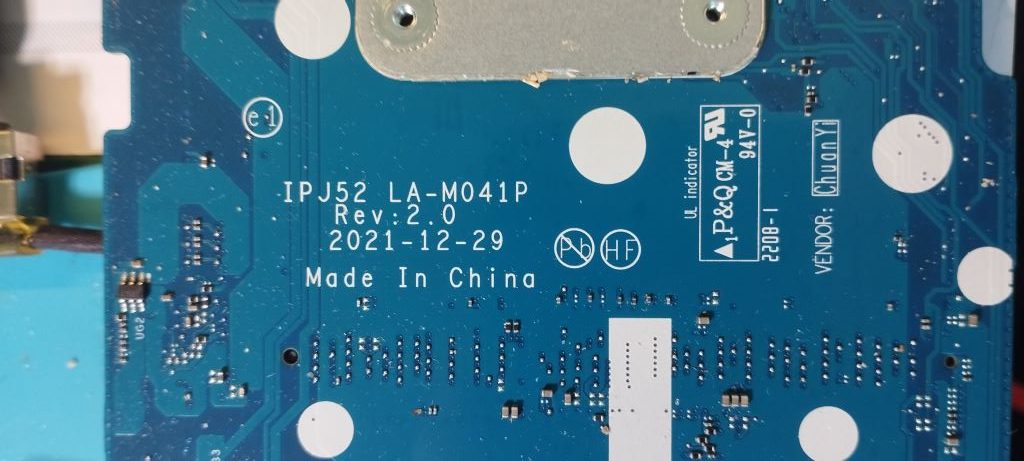

Ноутбук HP 250 G9. Модель RTL8822CE. Плата IPJ52 LA-M041P Rev. 2.0. Батарея HW03XL.
Симптоми: При підключенні зарядного пристрою постійно блимає оранжевий світлодіод. Якщо зняти батарею і підключити блок живлення, то блимає білий світлодіод. Ноутбук вмикається окремо від батареї та окремо від блока живлення. Якщо на увімкненому від батареї ноутбуці підключити блок, то заряду нема і комп не бачить блока живлення.
Сам блок живлення перевірено. Він справний. Центральний пін цілий.

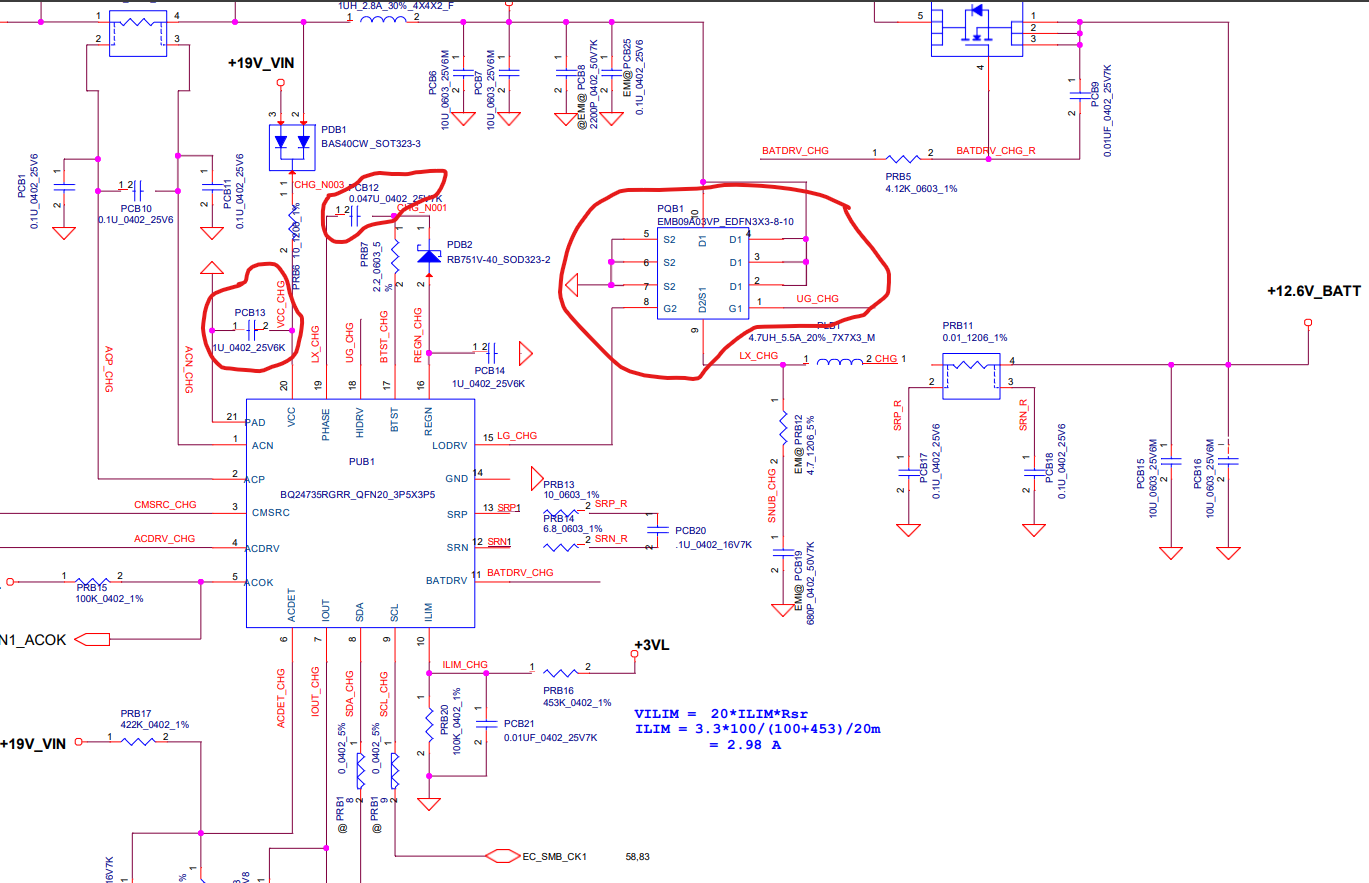

Схеми на цю платформу не знайшов. Але схема чарджера підійшла від HP GPI52 LA-J951P.

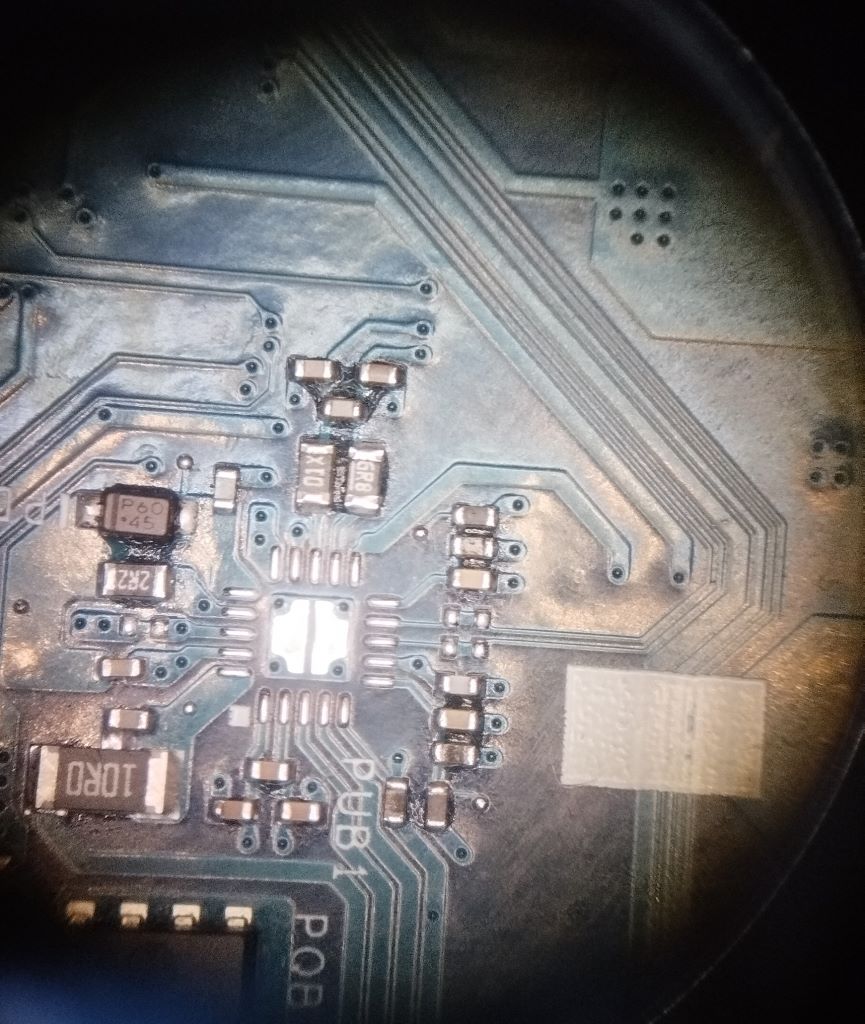

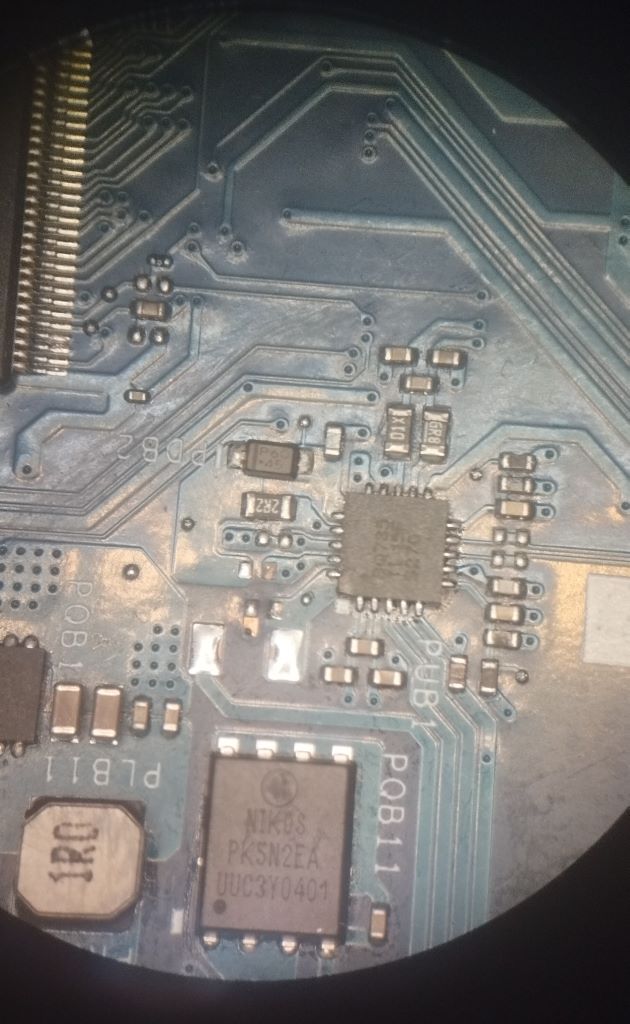

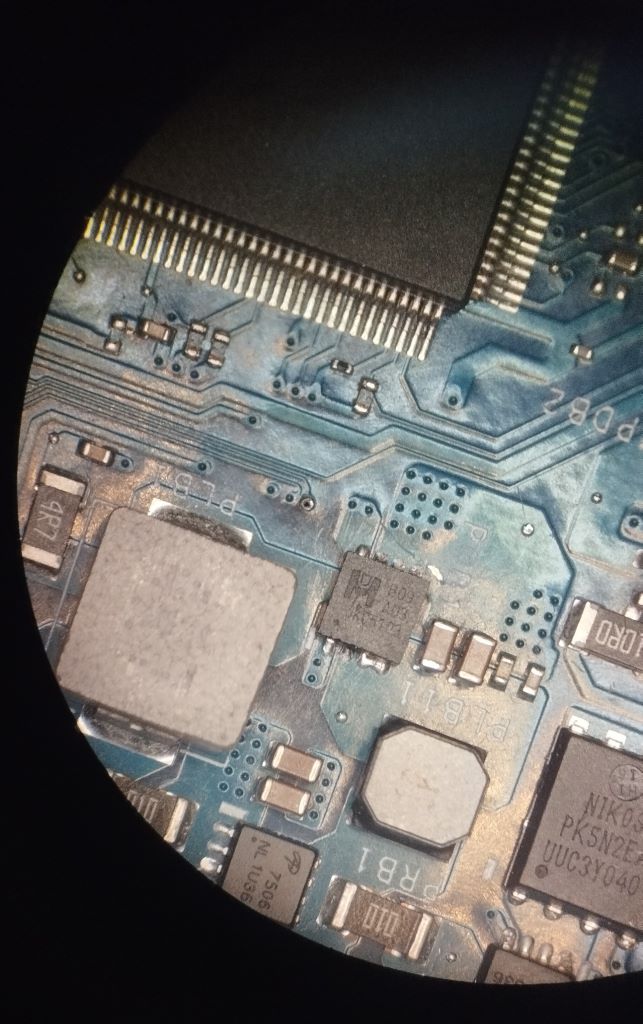

На платі, коло чарджера попала крапля чогось, від чого кородували конденсатори.

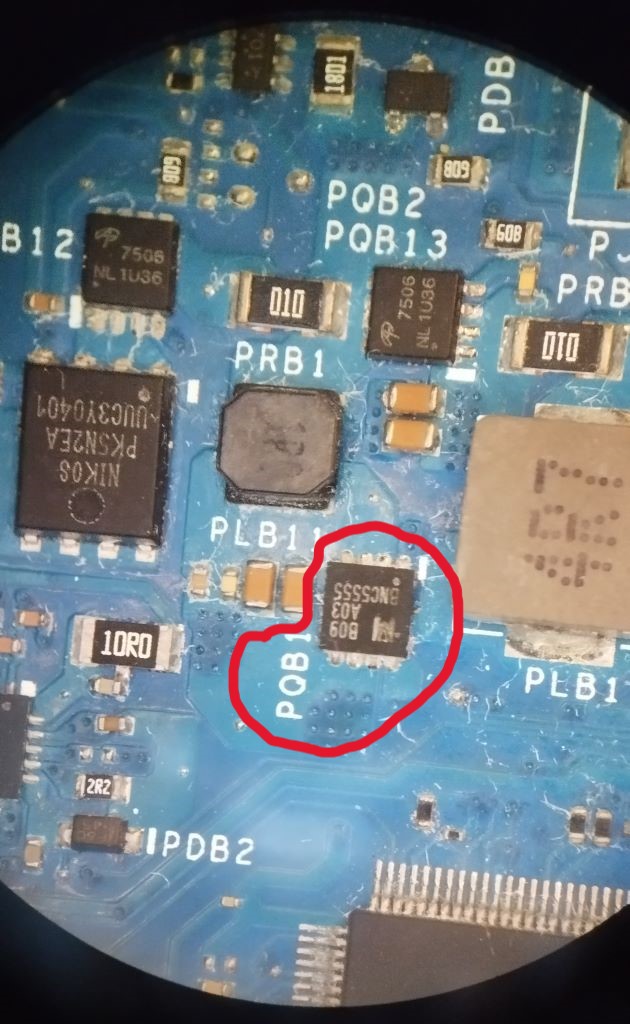

Після очистки та заміни гнилих конденсаторів та транзисторної збірки PQR1 — EMB09A03 (маркування B09A03) зарядка запрацювала.
Мікросхема чарджера BQ735 залишилась ціла.
Додатково замінено батарею.
Ремонт 2
Прийшов з симптомом – не заряджається. Виявилось, що ще і не вмикається.
При вставлянні штекера блока живлення, світлодіод не засвічувався зовсім.

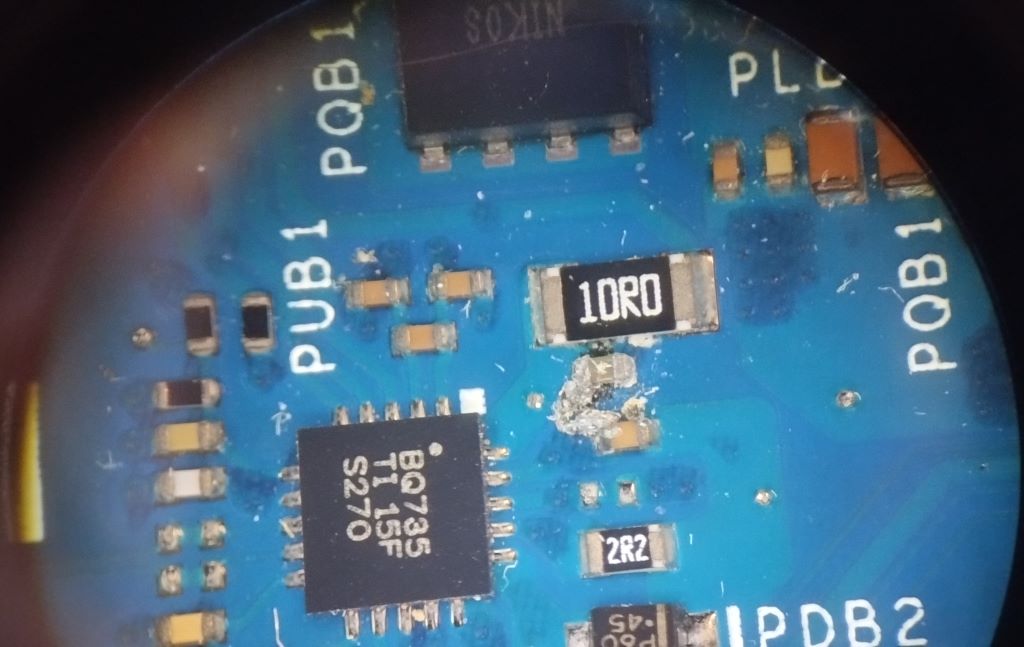

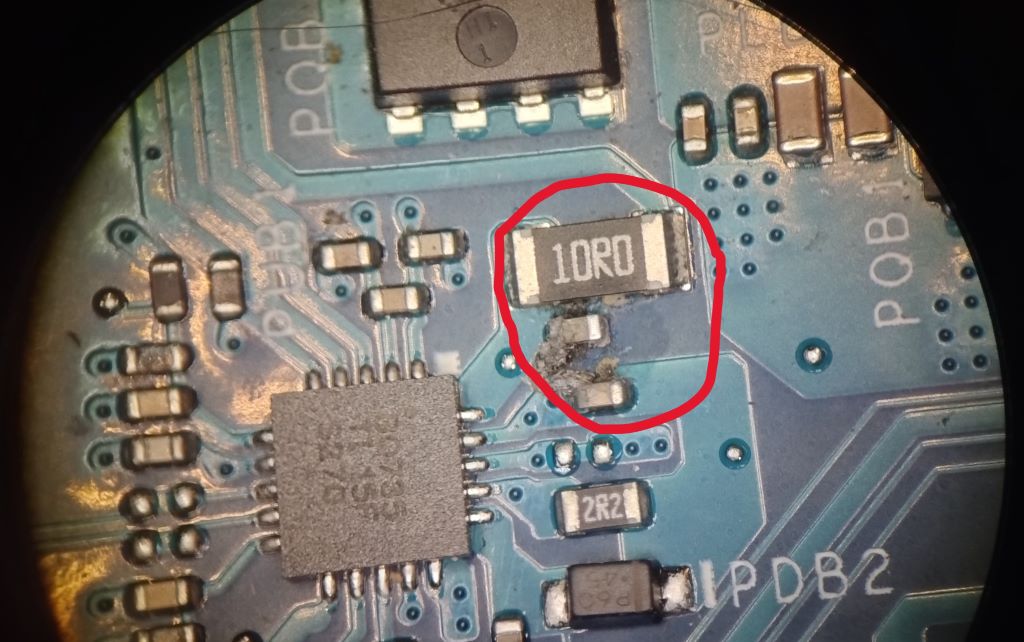

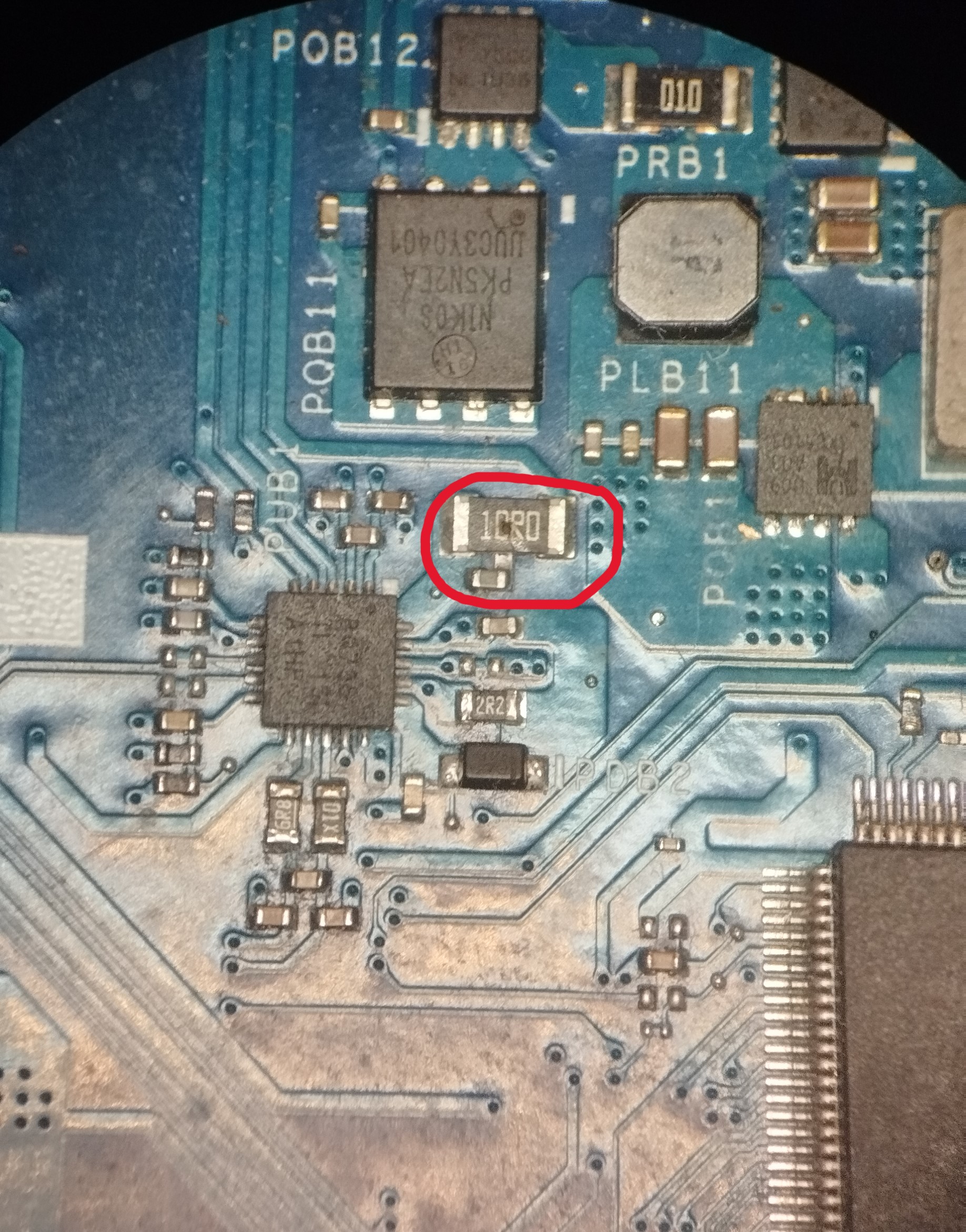

Закоротило керамічний конденсатор PCB13 по живленню BQ735 номіналом 1Мікрофарад, і згорів резистор PRB6 на 10 Ом.

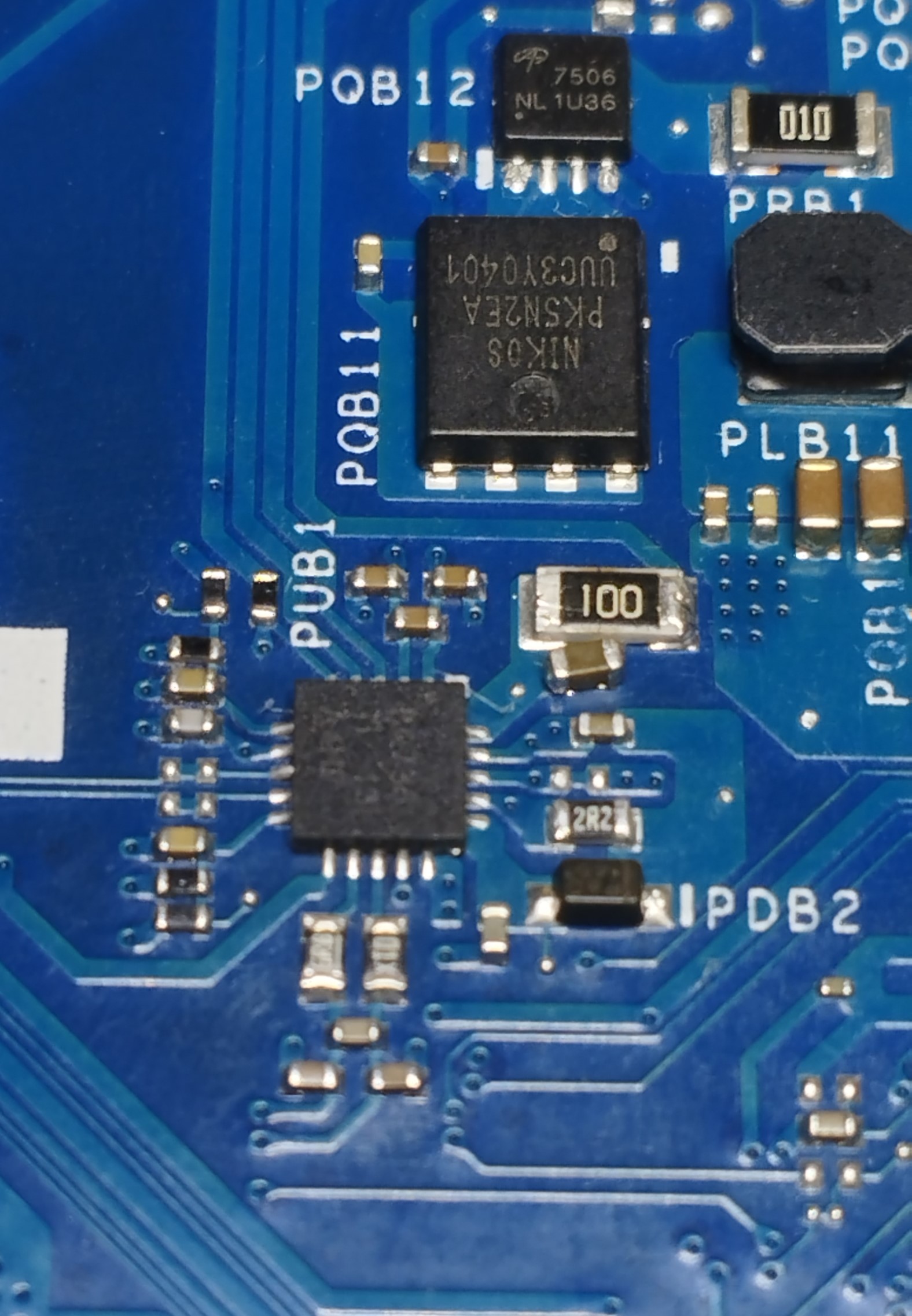

Після заміни все запрацювало.
