Ремонт інвертора після зустрічного струму.
Не вмикається вихід. Помилка 22.

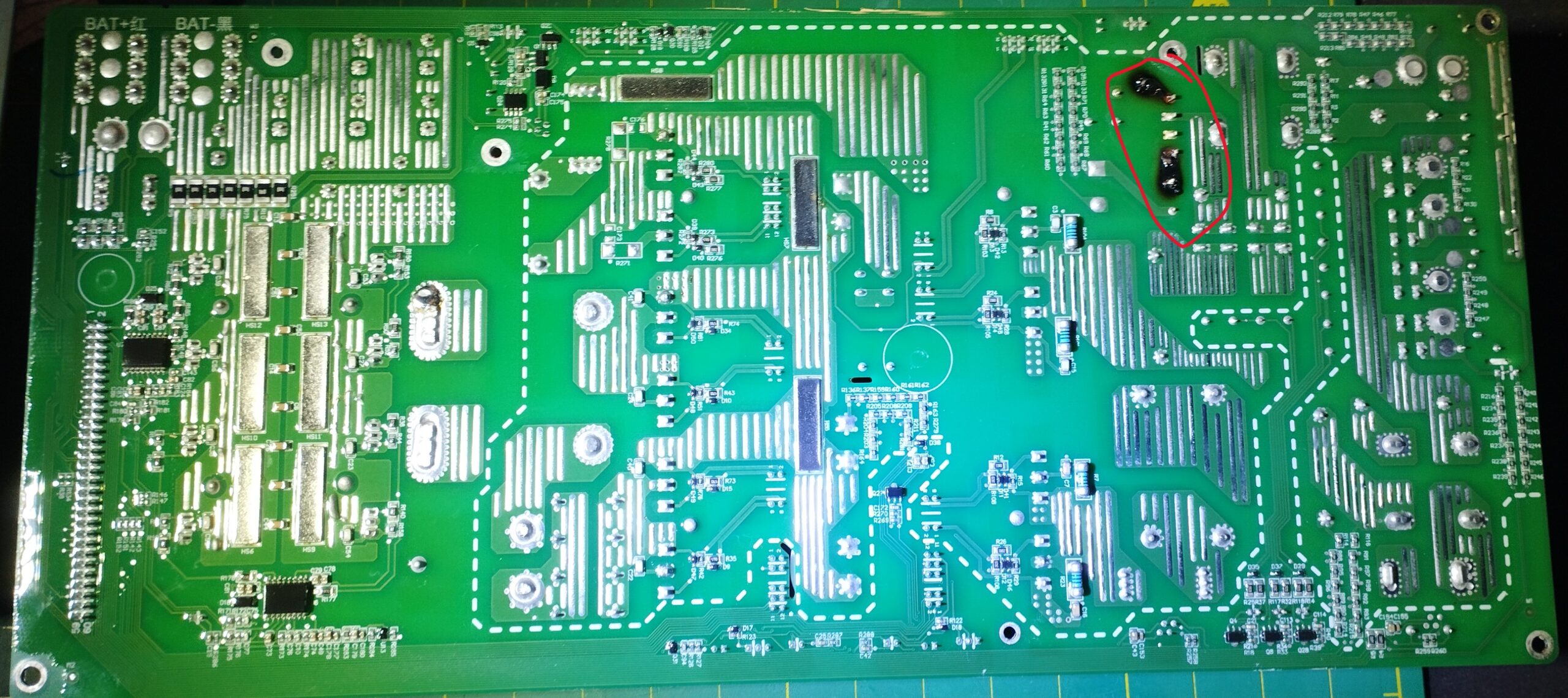

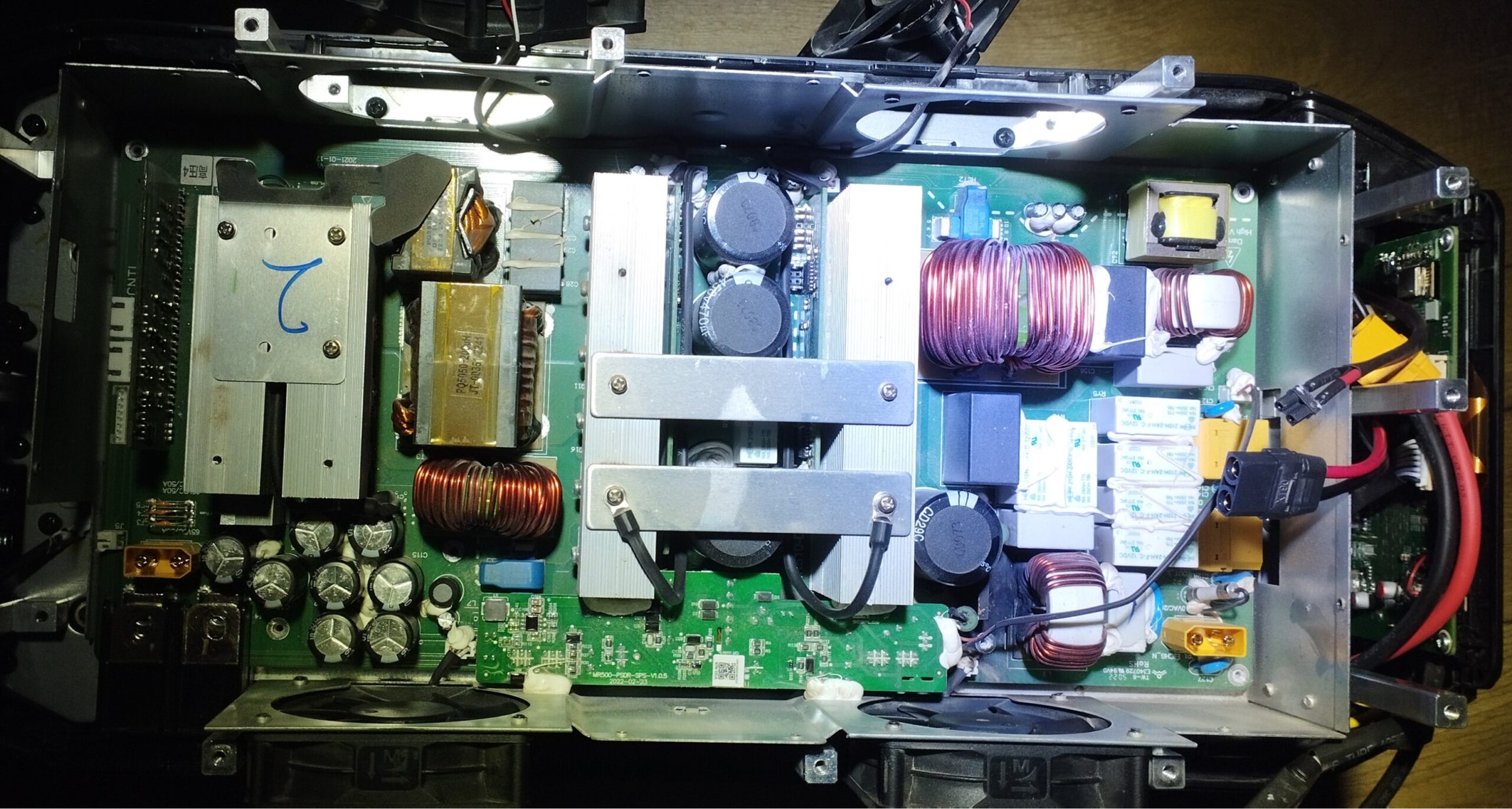

На платі інвертора замінено:
Запобіжник F1 – 20A

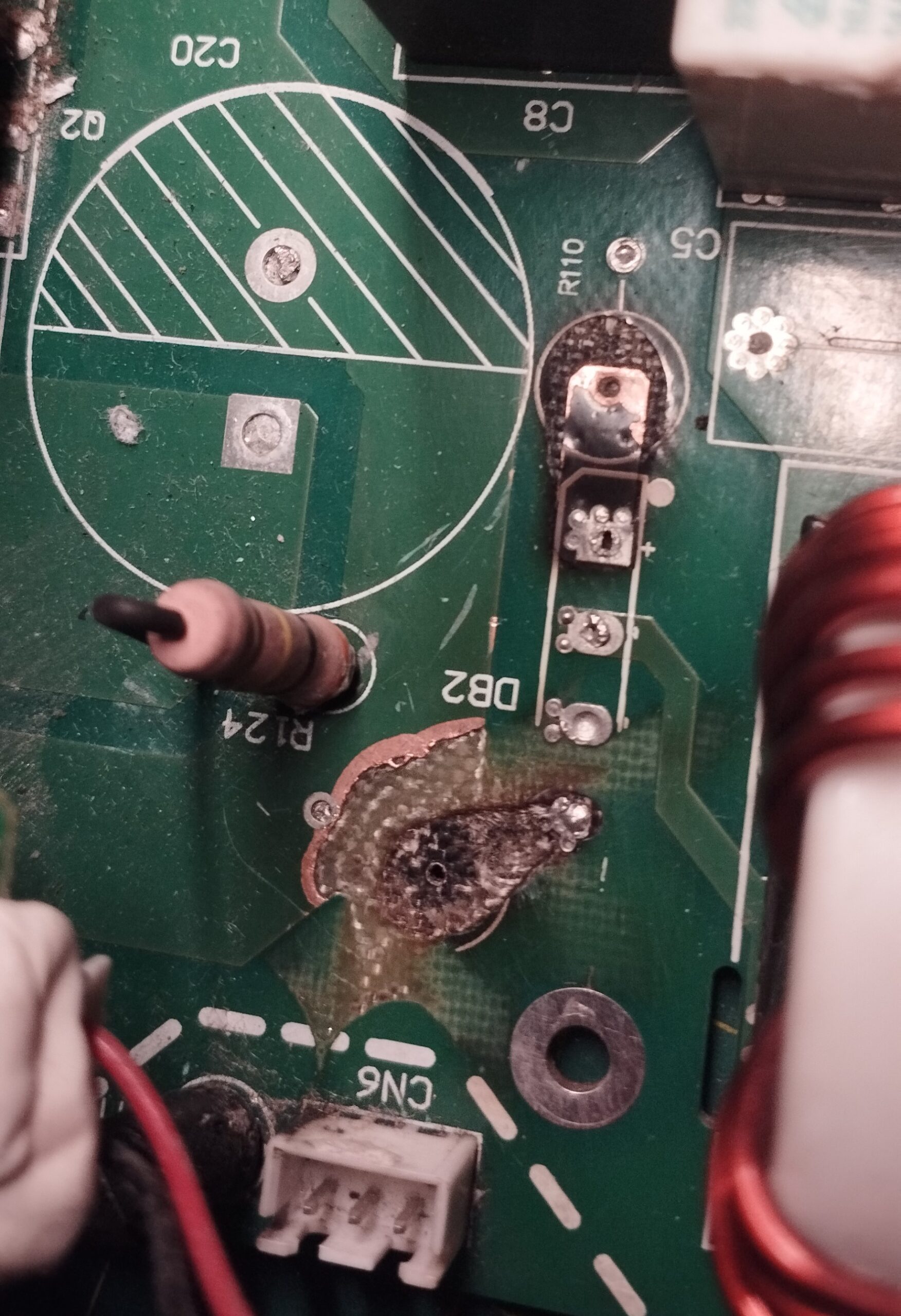

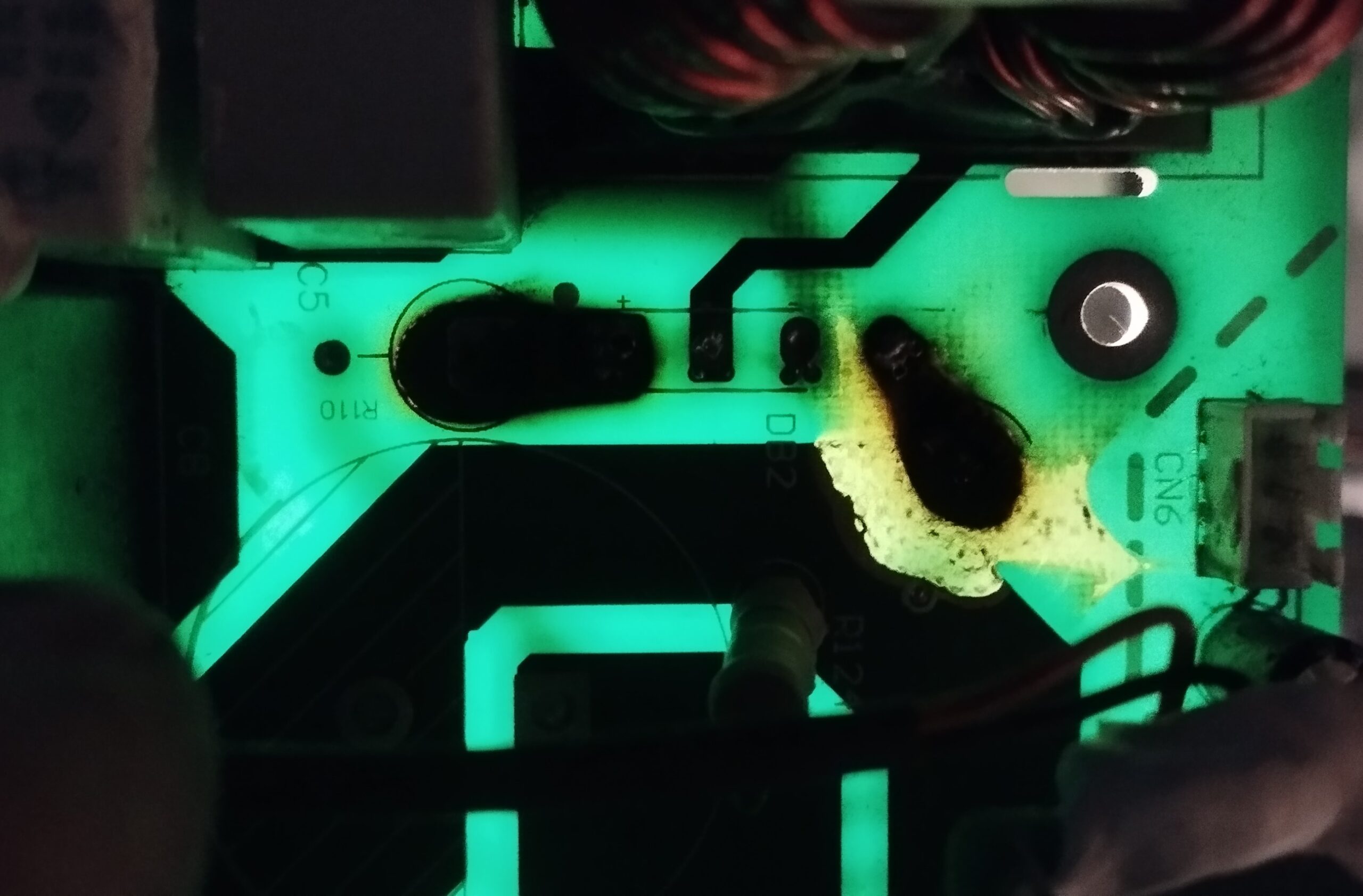

Діодний міст GBU8H
Два резистори 100-390 Ом
Транзистори G60T60AK3HD на G75T60AK3HD – 6 шт.

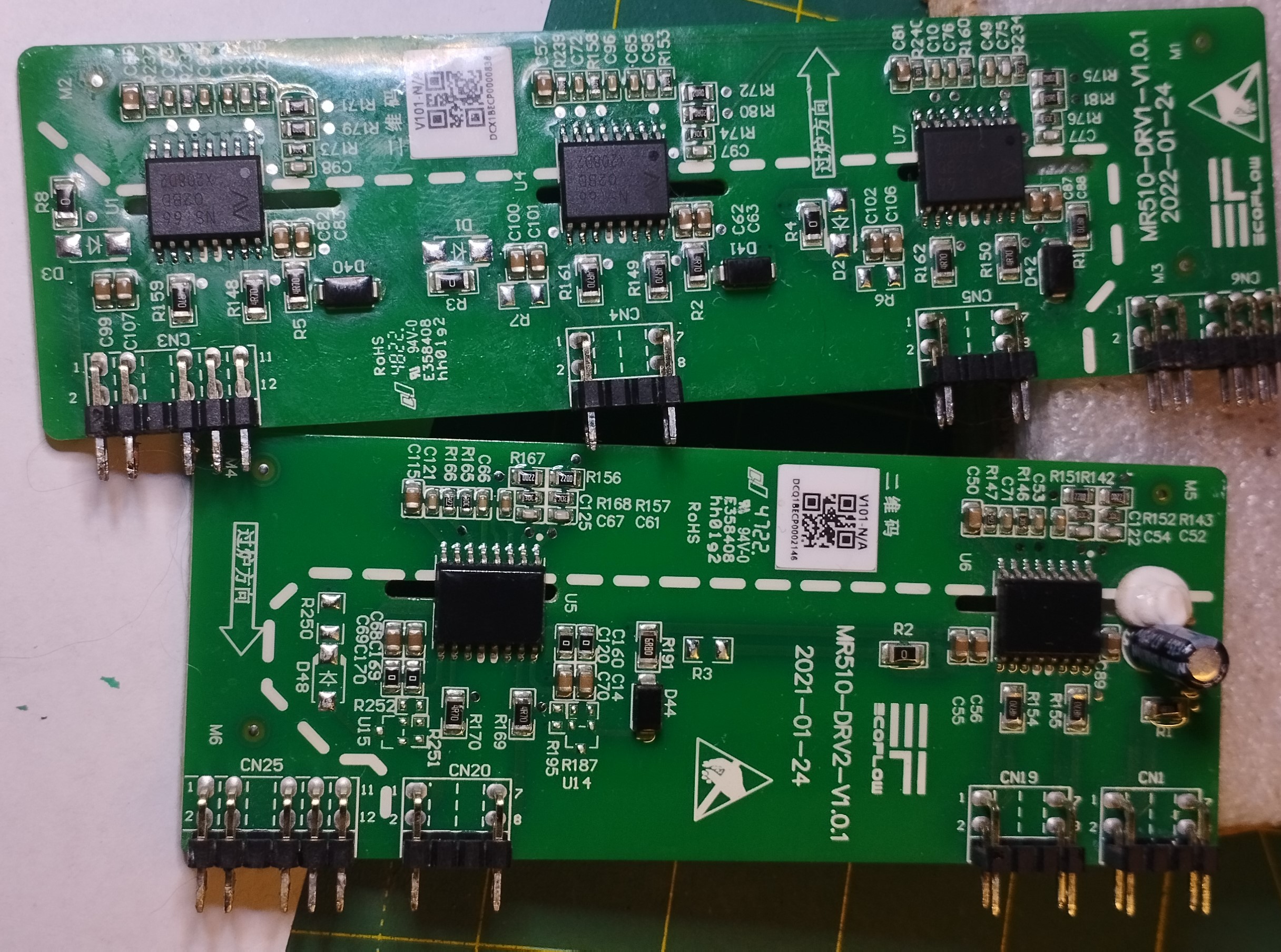

Драйвери NSI6602A – 3 шт
Після заміни тестовий запуск пройшов нормально і інвертор запустився. Але вже під час збирання станції коротнуло живлення по 5 вольтам на платі сонячної зарядки.
Перестали працювати виходи 12 Вольт прикурювача та USB.

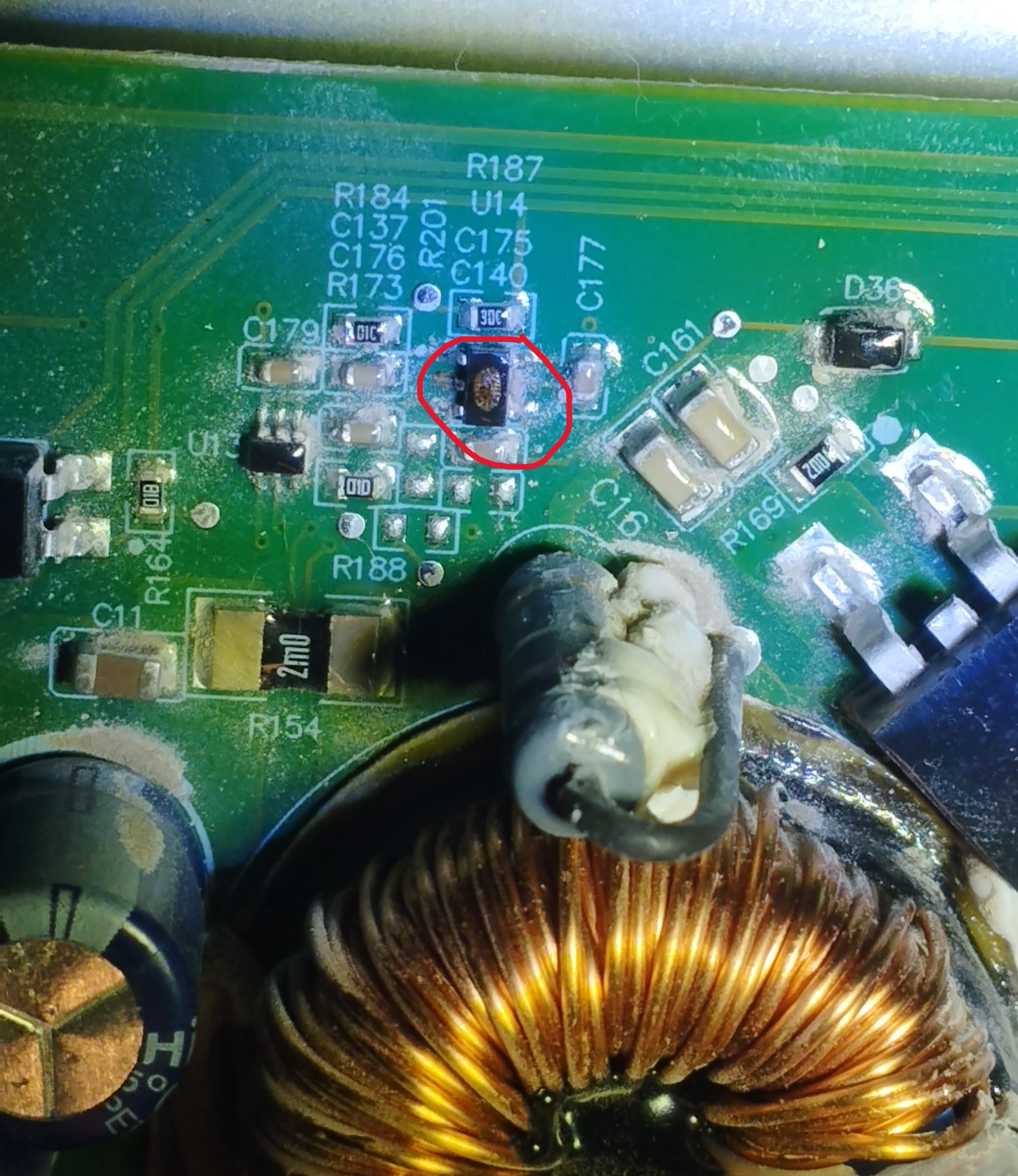

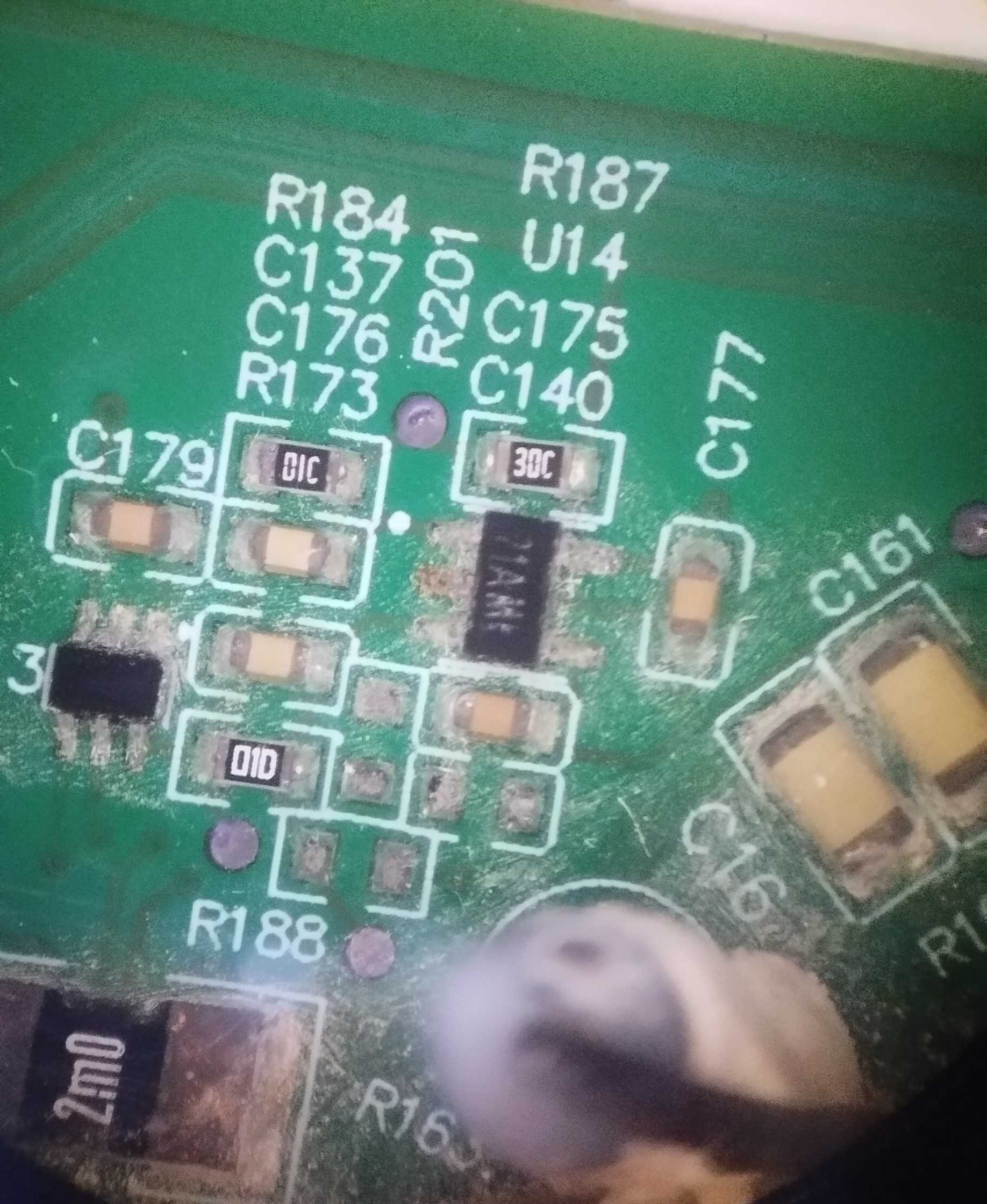

Після заміни двох LM321-TR в перетворювачах, з’явились напруги на USB та 12 Вольт прикурювача.
Також, при прогонці виявилось, що не йшла швидка зарядка – вище 600Вт.

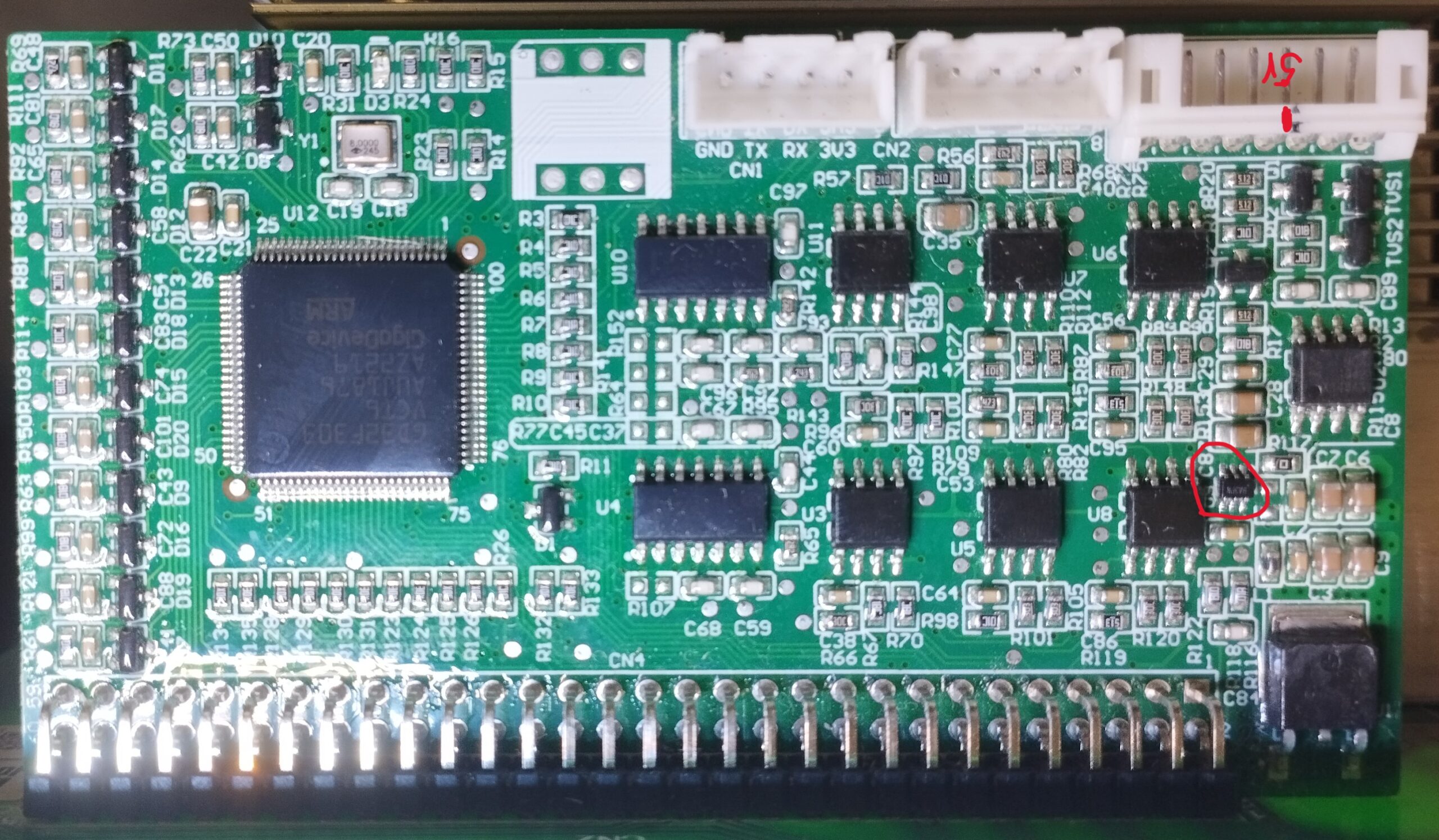

Пробував замінити 9А3 (TP181A3-CR) на субмодулі з процесором на інверторній платі. Не допомогло.

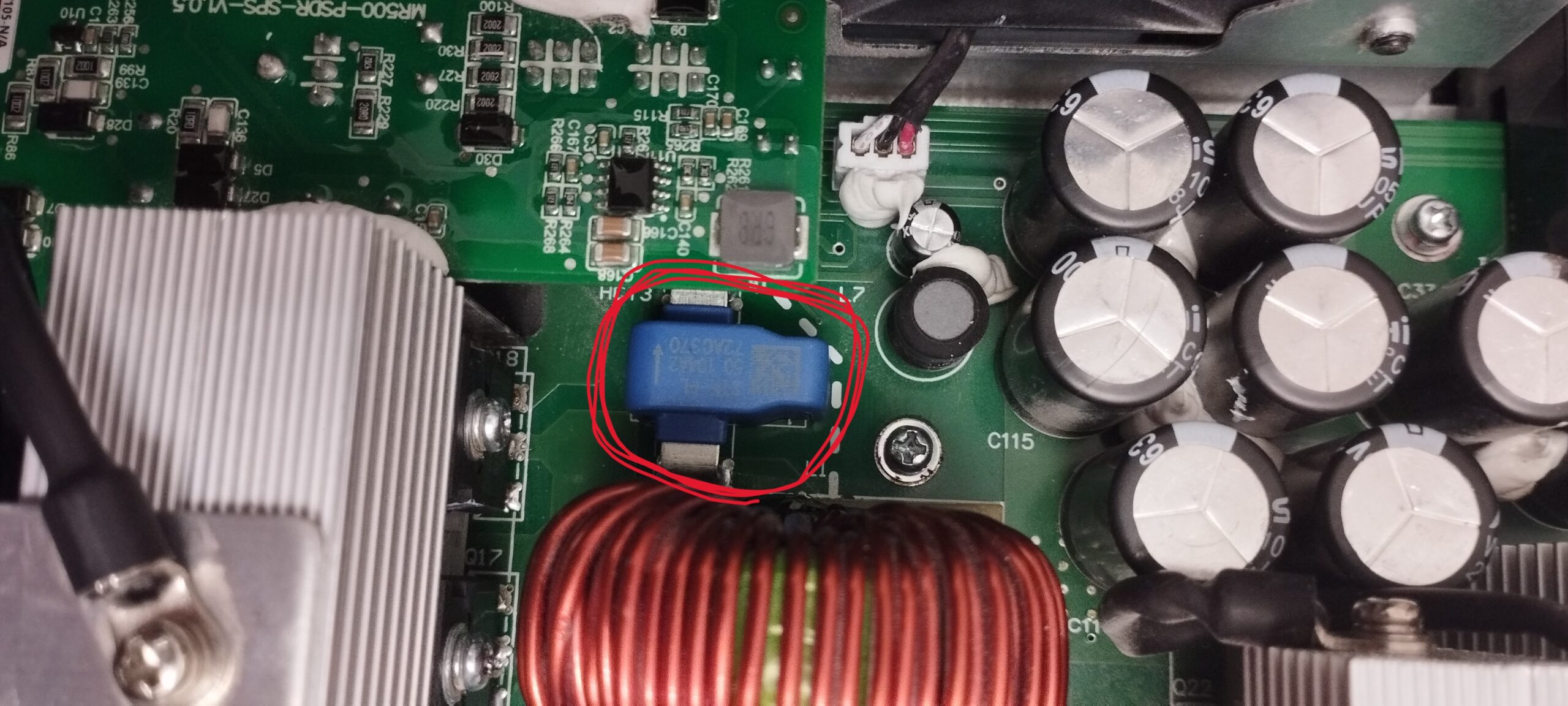

Виявився несправний датчик струму STK-50PL
Після його заміни швидка зарядка запрацювала.
